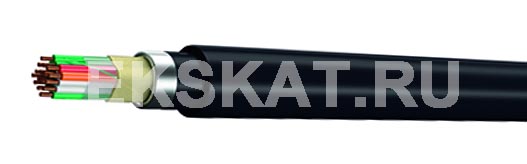

МКСАШп |
Элементы конструкции:
ТОКОПРОВОДЯЩАЯ ЖИЛА – медная мягкая проволока диаметром 1,2 мм.
ИЗОЛЯЦИЯ – кордельно-полистирольная (для МКСА) или трехслойная пленко-пористая (для МКПпА): пленка полиэтилена высокого давления (ПЭВД) – пористый слой из смеси ПЭВД и полиэтилена низкого давления (ПЭНД) – наружный слой из ПЭНД.
ЗВЕЗДНАЯ ЧЕТВЕРКА – скручена из четырех изолированных жил вокруг корделя-заполнителя.
СЕРДЕЧНИК скручен из четырех или семи чесверок
ПОЯСНАЯ ИЗОЛЯЦИЯ – спирально наложенные ленты кабельной бумаги.
ОБОЛОЧКА – сварная алюминиевая трубка толщиной (1,0 – 1,2 мм).
ЗАЩИТНЫЕ ПОКРОВЫ:
слой битума и полиэтиленовой защитный шланг
Область применения:
Для прокладки в грунтах I – III групп, в телефонной канализации, трубах, блоках и по мостам.
Для использования на магистральных кабельных линиях, во внутризоновых первичных сетях и соедини-тельных линиях городских телефонных сетей (ГТС), а также в цифровых системах передачи со скоростью 8448 и 34368 кБит/с или аналоговых системах передачи в диапазоне до 5МГц, работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Марка кабеля | МКСАШп, МКСАБп, МКСАБпШп, МКСАБпГ |
МКПпАШп, МКПпАБп, МКПпАБпШп, МКПпАБпГ |
||
Идентификационный номер | 230720,0230751 | 0235831 | ||
Электрические параметры | с диаметром жилы 1,2 мм | |||
4х4 | 7х4 | 4х4 | 7х4 | |
Электрическое сопротивление токопроводящих жил, Ом/км, не более |
15,85 | 15,85 | 15,85 | |
Омическая асимметрия жил в рабочей паре, Ом/825 м, не более |
0,19 | 0,19 | 0,19 | |
Электрическое сопротивление изоляции, Мом/ км, не менее |
12000 | 12000 | 12000 | |
Рабочая емкость, нФ/км | 24,5+1 | 24,5+1 | 24,5+1 | |
Переходное затухание на ближнем конце на строительной длине 825 м в диапазоне до 252 кГц, дБ, не менее |
59/65 | 59/65 | 59/65 | |
Защищенность на дальнем конце в диапазоне до 252 кГц, дБ, не менее |
68/74 | 68/74 | 68/74 |
