ТППКШнг

ТППКШнг

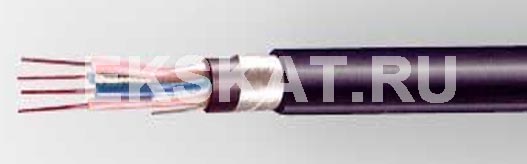

Элементы конструкции
1.       Жила: из мягкой медной проволоки
2.       Изоляция из полиэтилена
3.       Поясная изоляция из ленты ПЭТФ или ПВХ пленки
4.       Экран из алюмополимерной ленты
5.       Оболочка из ПВХ пластиката, для кабелей с индексом "нг" — из ПВХ пластиката пониженной горючести
6.       Защитный покров представляет собой броню из стальных оцинкованных проволок.

Область применения

Кабели ТППКШнг предназначены для эксплуатации в местных телефонных сетях с рабочим переменным напряжением до 225 В частотой 50 Гц или постоянным напряжением до 315 в том числе для организации местной связи в помещениях с химически активными веществами и взрывоопасных средах.
Прокладка кабеля связи ТППКШнг в коллекторах, вертикальных и наклонных шахтах с повышенной возможностью механических повреждений, тоннелях, телефонной канализации.

Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -40
Влажность воздуха при 35° C, %: 98
Радиус изгиба кабелей, наружных диаметров: 15
Строительная длина, не менее м: 400
Электрическое сопротивление изоляции, не менее МОм*км: 6500


Марка

Число жил, сечение, мм2

Номинальная толщина изоляции жил, мм

Номинальная суммарная толщина оболочки, мм

Номинальный наружный диаметр, мм

Расчетная масса кабеля, кг/км

кабель ТППШв

5х2х0,64

0,3

1,4/1,6

13,3

164

кабель ТППШнг

10х2х0,64

0,3

1,4/1,8

15,9

244

кабель ТППШнг

20х2х0,64

0,3

1,5/1,8

19,6

377

кабель ТППШнг

30х2х0,64

0,3

1,5/1,8

20,3

492

кабель ТППШнг

50х2х0,64

0,3

1,8/2,0

27,0

749

кабель ТППШнг

100х2х0,64

0,3

2,0/2,2

35,6

1211

кабель ТППКШв

20х2х0,64

0,3

1,5/1,8

22,8

987

кабель ТППКШв

30х2х0,64

0,3

1,5/1,8

25,8

1267

кабель ТППКШв

50х2х0,64

0,3

1,6/2,0

31,2

1912

кабель ТППКШв

100х2х0,64

0,3

2,0/2,0

40,5

3080
