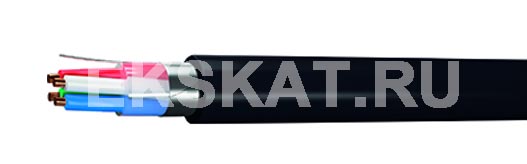

КСППБ |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
ИЗОЛЯЦИЯ - полиэтиленовая.
СЕРДЕЧНИК - скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки.
ПОЯСНАЯ ИЗОЛЯЦИЯ – из выпрессованного полиэтилена.
ЭКРАН – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
БРОНЯ - поверх экрана накладывается броня из стальной лены номинальной толщиной 0,1 мм с битумным покрытием.
ОБОЛОЧКА – полиэтилен. В двухчетверочных кабеля оболочка накладывается одновременно на два параллельно уложенных бронированных сердечника.
Область применения:
Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные. Вид климатического исполнения УХЛ. Категория размещения 1 по ГОСТ 15150-69.
Кабели предназначены для прокладки в грунтах, не подверженных смещению, не характеризующихся повышенной коррозионной опасностью по отношению к стальной броне
Параметры | Частота тока, кГц | Норма |
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более: | ||
для жил диаметром 0,90 мм | постоянный ток | 28,4 |
1,20 мм | 15,8 | |
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее | постоянный ток | 15 000 |
Рабочая емкость, пересчитанная на 1 км длины, нФ | ||
- для жил диаметром 0,90 мм | 0,8 или 1,0 | 35±3 |
- для жил диаметром 1,20 мм | 43,5±3 | |
Омическая асимметрия жил в паре, пересчитанная на длину 750 м и температуру 20 °С,Ом, не более | ||
- для 100% значений | постоянный ток | 1,0 |
- для 95% значений | 0,5 | |
- для 90% значений | 0,3 | |
Испытательное напряжение между жилами имежду жилами и экраном в течение 2 мин, В | 0,5 | 2000 |
постоянный ток | 3000 | |
Электрическое сопротивление изоляции оболочки,пересчитанное на 1 км длины и температуру 20°С, МОм,не менее | постоянный ток | 5 |
Электрическое сопротивление экрана, пересчитанное на 1 км длины и температуру 20°С, Ом, не более | постоянный ток | 15 |
Переходное затухание между цепями кабеля на ближнем конце, пересчитанное на длину750 м при цифровом влияющем сигнале в виде псевдо-случайной последовательности(ПСП), дБ, не менее: при скорости передачи 1024 кБит/с | ||
- для 100% значений | 64 | |
- для 80% значений | 67 | |
при скорости передачи 2048 кБит/с | ||
- для 100% значений | 58 | |
- для 80% значений | 60 | |
Защищенность между цепями кабеля на дальнем конце, пересчитанная на длину 750 м,при цифровом влияющем сигнале в виде ПСП, дБ, не менее: | ||
- при скорости передачи 1024 кБит/с | 45 | |
- при скорости передачи 2048 кБит/с | 45 | |
Номинальное волновое сопротивление кабеля, Ом, | ||
- для жил диаметром 0,90 мм | 512 | 143 |
1024 | 141 | |
- для жил диаметром 1,20 мм | 512 | 114 |
1024 | 113 | |
Коэффициент затухания, дБ/км, не более, | ||
- для жил диаметром 0,90 мм | 512 | 6,9 |
1024 | 7,5 | |
- для жил диаметром 1,20 мм | 512 | 6,5 |
1024 | 8,0 |
