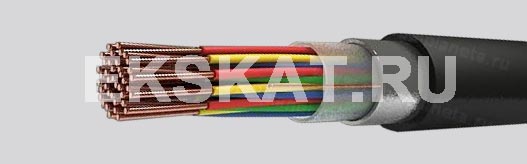

ТППэп |
Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке
Элементы конструкции:
- Медная сплошная жила.
- Изоляция - сплошной полиэтилен. Изолированные жилы скручивают в пары. Пары должны формироваться из жил, резко отличающихся по цвету изоляции. Пары скручиваются в элементарные пяти- или десятипарные пучки, тем самым образуя сердечники.
- Поясная изоляция - ленты полиэтилентерефталатные или поливинилхлоридные.
- Экран - алюмополиэтиленовая лента с медной луженой проволокой.
- Оболочка - полиэтилен.
Область применения:
Предназначены для эксплуатации в местных первичных сетях телефонной связи с номинальным напряжением дистанционного питания до 225 В и 145 В переменного тока частотой 50 Гц или напряжением до 315 В и 200 В постоянного тока соответственно.
| Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТППэп | ||
| 5x2x0,32 | 47 | 8,2 |
| 10x2x0,32 | 69 | 9,4 |
| 20x2x0,32 | 103 | 11,3 |
| 30x2x0,32 | 148 | 13,5 |
| 50x2x0,32 | 220 | 16,4 |
| 100x2x0,32 | 359 | 20,5 |
| 150x2x0,32 | 524 | 24,8 |
| 200x2x0,32 | 653 | 27,5 |
| 300x2x0,32 | 946 | 33,1 |
| 400x2x0,32 | 1235 | 37,7 |
| 500x2x0,32 | 1538 | 42,1 |
| 600x2x0,32 | 1783 | 45,2 |
| 700x2x0,32 | 2025 | 47,9 |
| 800x2x0,32 | 2264 | 50,5 |
| 900x2x0,32 | 2575 | 54,1 |
| 1000x2x0,32 | 2813 | 56,4 |
| 1200x2x0,32 | 3284 | 60,6 |
| 1400х2х0,32 | 3780 | 65,0 |
| 1800х2х0,32 | 4710 | 72,2 |
| 2400х2х0,32 | 5982 | 80,7 |
| 5x2x0,4 | 57 | 9,1 |
| 10x2x0,4 | 97 | 10,9 |
| 20x2x0,4 | 145 | 13,1 |
| 30x2x0,4 | 201 | 15,5 |
| 50x2x0,4 | 306 | 18,9 |
| 100x2x0,4 | 540 | 24,9 |
| 150x2x0,4 | 770 | 29,7 |
| 200x2x0,4 | 969 | 32,9 |
| 300x2x0,4 | 1340 | 38,2 |
| 400x2x0,4 | 1759 | 43,8 |
| 500x2x0,4 | 2118 | 47,7 |
| 600x2x0,4 | 2471 | 51,3 |
| 700x2x0,4 | 2896 | 55,7 |
| 800x2x0,4 | 3246 | 58,7 |
| 900x2x0,4 | 3593 | 61,6 |
| 1000x2x0,4 | 3973 | 64,7 |
| 5x2x0,5 | 82 | 10,4 |
| 10x2x0,5 | 125 | 12,3 |
| 20x2x0,5 | 207 | 15,7 |
| 30x2x0,5 | 273 | 17,8 |
| 50x2x0,5 | 427 | 22,2 |
| 100x2x0,5 | 764 | 29,4 |
| 150x2x0,5 | 1096 | 34,8 |
| 200x2x0,5 | 1383 | 38,8 |
| 300x2x0,5 | 2002 | 46,5 |
| 400x2x0,5 | 2625 | 53,2 |
| 500x2x0,5 | 3173 | 58,2 |
| 600x2x0,5 | 3713 | 62,6 |
| 700x2x0,5 | 4284 | 67,2 |
| 800x2x0,5 | 4817 | 71,0 |
| 900x2x0,5 | 5345 | 74,6 |
| 1000x2x0,5 | 5870 | 78,3 |
| 1200x2x0,5 | 6913 | 84,5 |
| 5x2x0,64 | 96 | 12,0 |
| 10x2x0,64 | 166 | 13,8 |
| 20x2x0,64 | 284 | 17,9 |
| 30x2x0,64 | 383 | 20,5 |
| 50x2x0,64 | 634 | 26,5 |
| 100x2x0,64 | 1145 | 35,2 |
| 150x2x0,64 | 1658 | 42,1 |
| 200x2x0,64 | 2106 | 46,1 |
| 300x2x0,64 | 3054 | 56,3 |
| 400x2x0,64 | 3917 | 63,2 |
| 500x2x0,64 | 4805 | 69,7 |
| 600x2x0,64 | 5702 | 74,9 |
| 5x2x0,7 | 115 | 13,0 |
| 10x2x0,7 | 204 | 15,6 |
| 20x2x0,7 | 330 | 19,4 |
| 30x2x0,7 | 480 | 23,5 |
| 50x2x0,7 | 784 | 30,0 |
| 100x2x0,7 | 1353 | 38,5 |
| 150x2x0,7 | 1965 | 46,2 |
| 200x2x0,7 | 2504 | 51,7 |
| 300x2x0,7 | 3640 | 62,1 |
| 400x2x0,7 | 4721 | 70,3 |
| 500x2x0,7 | 5752 | 77,3 |
