ТПпПБбШп

ТПпПБбШп

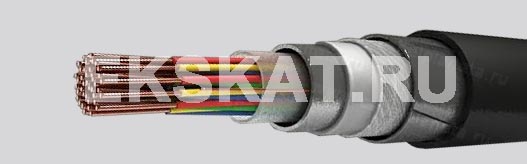

Элементы конструкции
  • медные жилы,
  • изоляция жил пленко-пористо-пленочная полиэтиленовая,
  • поясная изоляция из поливинилхлоридных лент,
  • экран из алюмополимерной ленты с медной луженой контактной проволокой,
  • оболочка из ПЭ,
  • ленты полотна нетканого клееного,
  • броня из двух стальных оцинкованных лент,
  • защитный шланг из ПЭ

Область применения

Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Кабели применяются для прокладки в грунтах всех категорий (кроме механизированной — в скальных грунтах), не подверженных мерзлотным деформациям.

Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.

При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.

Не допускается подача внутрь сердечника или нанесение на наружную поверхность кабеля веществ, вредно воздействующих на его изоляцию и оболочку.

Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049–0,098 МПа.

Гарантийный срок эксплуатации, год: 3
Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 25
Температура окружающей среды, верхний предел, °C: +60
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Радиус изгиба кабелей, наружных диаметров: 12
Растягивающая нагрузка кабелей при прокладке: 50 H/мм2

Число пар и диаметр жил Масса кабеля, кг/км Наружный диаметр, мм
ТПпПБбШп
10x2x0,4 227 16,5
20x2x0,4 299 18,7
30x2x0,4 347 19,8
50x2x0,4 468 23,8
100x2x0,4 697 28,8
150x2x0,4 966 33,2
200x2x0,4 1152 35,4
10x2x0,5 262 17,6
20x2x0,5 350 19,8
30x2x0,5 458 23,8
50x2x0,5 584 25,9
100x2x0,5 971 33,2
150x2x0,5 1338 38,7
200x2x0,5 1622 42,9
10x2x0,64 329 19,8
20x2x0,64 493 24,7
30x2x0,64 603 27,1
50x2x0,64 866 32,1
100x2x0,64 1417 40,8
10x2x0,7 344 19,6
20x2x0,7 543 25,9
30x2x0,7 672 28,8
50x2x0,7 985 34,3
100x2x0,7 1636 44,0
