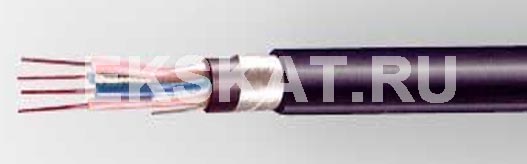

ТППКШв |
1. Жила: из мягкой медной проволоки
2. Изоляция из полиэтилена
3. Поясная изоляция из ленты ПЭТФ или ПВХ пленки
4. Экран из алюмополимерной ленты
5. Оболочка из ПВХ пластиката, для кабелей с индексом "нг" — из ПВХ пластиката пониженной горючести
6. Защитный покров представляет собой броню из стальных оцинкованных проволок.
Область применения
ТППКШв – кабель шахтный для прокладки в различных шахтах и коллекторах.
Области использования кабеля связи ТППКШв:
Кабель ТППКШв применяется в местных телефонных сетях с постоянным напряжением до 315 В или рабочим переменным напряжением до 225 В и частотой 50 Гц. ТППКШв используют в том числе для организации местной связи во взрывоопасных средах и в помещениях с химически активными веществами.
Кабель ТППКШв предназначен для прокладки в коллекторах, тоннелях, телефонной канализации, наклонных и вертикальных шахтах с повышенной возможностью механических повреждений.
|
Марка |
Число жил, сечение, мм2 |
Номинальная толщина изоляции жил, мм |
Номинальная суммарная толщина оболочки, мм |
Номинальный наружный диаметр, мм |
Расчетная масса кабеля, кг/км |
|
кабель ТППШв |
5х2х0,64 |
0,3 |
1,4/1,6 |
13,3 |
164 |
|
кабель ТППШнг |
10х2х0,64 |
0,3 |
1,4/1,8 |
15,9 |
244 |
|
кабель ТППШнг |
20х2х0,64 |
0,3 |
1,5/1,8 |
19,6 |
377 |
|
кабель ТППШнг |
30х2х0,64 |
0,3 |
1,5/1,8 |
20,3 |
492 |
|
кабель ТППШнг |
50х2х0,64 |
0,3 |
1,8/2,0 |
27,0 |
749 |
|
кабель ТППШнг |
100х2х0,64 |
0,3 |
2,0/2,2 |
35,6 |
1211 |
|
кабель ТППКШв |
20х2х0,64 |
0,3 |
1,5/1,8 |
22,8 |
987 |
|
кабель ТППКШв |
30х2х0,64 |
0,3 |
1,5/1,8 |
25,8 |
1267 |
|
кабель ТППКШв |
50х2х0,64 |
0,3 |
1,6/2,0 |
31,2 |
1912 |
|
кабель ТППКШв |
100х2х0,64 |
0,3 |
2,0/2,0 |
40,5 |
3080 |
