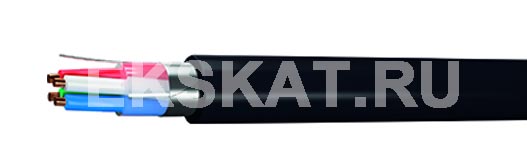

ЗКАКпШп |
Элементы конструкции:
ЖИЛА – медная мягкая проволока диаметром 1,2 мм.
ИЗОЛЯЦИЯ – изоляционный ПЭ высокого давления (ПЭВД).
СЕРДЕЧНИК – звездная четверка, скрученная из четырех изолированных жил разного цвета вокруг корделя-заполнителя.
ПОЯСНАЯ ИЗОЛЯЦИЯ – в виде заполнения из композиции полиэтилена с бутилкаучуком. ЭКРАН: сварная или прессованная алюминиевая оболочка
ЗАЩИТНЫЕ ПОКРОВЫ накладываются поверх алюминиевой оболочки- подушка из слоя битума, полиэтиленовой оболочки; бронепокров из стальных оцинкованных круглых проволок и наружный покров из слоя битума и полиэтиленового защитного шланга
Область применения:
Прокладка – в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии механических воздействий и опасности повреждения грызунами (ЗКП(м), ЗКАШп(м)), непосредственно в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформаций и химической агрессивности к стальной броне (ЗКПБ(м), ЗКАБп(м)), а также через горные, судоходные и сплавные реки, заболоченные участки и в грунтах с мерзлотными деформациями (ЗКАКпШп(м)). Допускается механизированная прокладка.
Для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В переменного тока частотой 50 Гц.
Марка кабеля | ЗКП(м) ЗКПБ(м) |
ЗКАШп(м) ЗКАБп(м) |
ЗКАКпШп(м) | ЗКПз ЗКПБз |
Электрическое сопротивление жилпри 20 °С, Ом/км, не более |
15,95 | 15,95 | 15,95 | 15,95 |
Омическая асимметрия жил в рабочей паре,ОМ/км, не более |
0,21 | 0,21 | 0,21 | 0,21 |
Электрическое сопротивление изоляции жил,при 20 °С, Мом/км, не менее |
30 000 | 30 000 | 30 000 | 30 000 |
Рабочая емкость,нФ/км | 36,9±1,1 | 36,3±1,1 | 36,3±1,1 | 36,9±1,1 |
Переходное затухание на ближнем конце,в диапазоне частот от 10 до 250 кГц, дБ/км, не менее (100%/90%) |
58,1/64,2 | 58,1/64,2 | 58,1/64,2 | 58,1/64,2 |
Защищенность на дальнем конце,в диапазоне частот от 10 до 250 кГц, дБ/км, не менее (100%/90%) |
66,7/71,8 | 66,7/71,8 | 66,7/71,8 | 66,7/71,8 |
