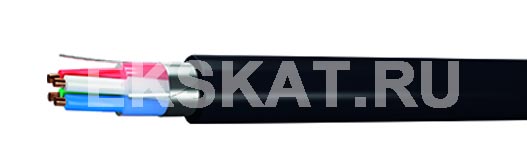

КСПЗП |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
ИЗОЛЯЦИЯ - полиэтиленовая.
СЕРДЕЧНИК - скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки. В кабелях марок КСПЗП, КСПЗПБ, КСПЗПт свободное пространство сердечника заполнено гидрофобным заполнителем.
ПОЯСНАЯ ИЗОЛЯЦИЯ – из выпрессованного полиэтилена.
ЭКРАН – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
ОБОЛОЧКА – полиэтилен. В двухчетверочных кабеля оболочка накладывается одновременно на два параллельно уложенных бронированных сердечника.
Область применения:
Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные. Вид климатического исполнения УХЛ. Категория размещения 1 по ГОСТ 15150-69.
Кабели предназначены для прокладки в грунте, не подверженном смещению и в районах, не характеризующихся повышенной опасностью повреждения грызунами в условиях повышенной влажности.
Число пар и диаметр ТПЖ
|
Максимальный наружный диаметр, мм
|
Расчетная масса 1 км кабеля, кг
|
КСПП 1 х 4 х 0.9 мм
|
14.0
|
138
|
КСПП 1 х 4 х 1.2 мм
|
14.0
|
145
|
КСПЗП 1 х 4 х 0.64 мм
|
10.6
|
97
|
КСПЗП 1 х 4 х 0.9 мм
|
14.0
|
148
|
КСПЗП 1 х 4 х 1.2 мм
|
14.0
|
161
|
