ТППэпт |

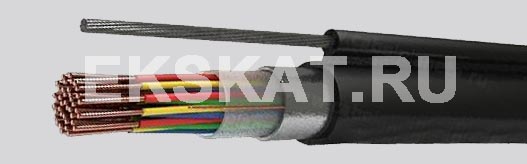

Элементы конструкции
- медные жилы;
- сплошная полиэтиленовая изоляция;
- поясная изоляция из лент полиамидных, полиэтиленовых, поливинилхлоридных или полиэтилентерефталатных;
- экран из алюмополимерной ленты с медной луженой контактной проволокой;
- трос из стальных проволок;
- оболочка из ПЭ на сердечник и на трос
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Кабели применяются для подвески на опорах.
| Маркоразмер | Система скрутки | Масса кабеля, кг/км | Наружные размеры кабеля | |
|---|---|---|---|---|
| Диаметр кабеля, мм | Высота кабеля, кг/км | |||
| ТППэпт | ||||
| 10x2x0,5 | 1х(10х2) | 241 | 12,0 | 25,6 |
| 20x2x0,5 | 4х(5х2) | 323 | 14,2 | 29,0 |
| 30x2x0,5 | 3х(10х2) | 388 | 17,1 | 31,1 |
| 50x2x0,5 | 5х(10х2) | 542 | 20,4 | 35,5 |
| 100x2x0,5 | (3+7)х(10х2) | 914 | 27,0 | 43,9 |
| 10x2x0,64 | 1х(10х2) | 282 | 13,6 | 27,2 |
| 20x2x0,64 | 4х(5х2) | 400 | 18,2 | 31,2 |
| 30x2x0,64 | 3х(10х2) | 499 | 20,4 | 33,8 |
| 50x2x0,64 | 5х(10х2) | 750 | 25,9 | 39,8 |
| 100x2x0,64 | (3+7)х(10х2) | 1294 | 34,7 | 49,6 |
| 10x2x0,7 | 1х(10х2) | 320 | 15,6 | 28,9 |
| 20x2x0,7 | 4х(5х2) | 446 | 19,5 | 32,7 |
| 30x2x0,7 | 3х(10х2) | 629 | 23,4 | 36,8 |
| 50x2x0,7 | 5х(10х2) | 924 | 29,9 | 44,5 |
| 100x2x0,7 | (3+7)х(10х2) | 1502 | 38,5 | 53,1 |
