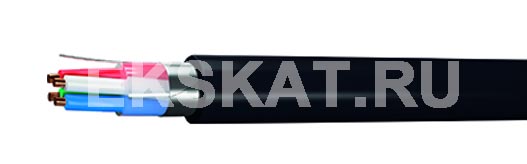

ЗКпАШп |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 1,20 мм.
ИЗОЛЯЦИЯ - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
СЕРДЕЧНИК - скручен из четырех изолированных жил разного цвета вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Жилы одной пары четверки имеют красный и желтый (или натуральный) цвета, другой пары – синий (или голубой) и зеленый.
ПОЯСНАЯ ИЗОЛЯЦИЯ – в виде полиэтилентерефталатной ленты и заполнения из полиэтилена. ЭКРАН в виде алюминиевой прессованной или сварной оболочки
ЗАЩИТНЫЙ ПОКРОВ: слой битума и полиэтиленовый защитный шланг
Область применения:
Кабели предназначены для кабельных линий зоновой связи, уплотняемых системами передачи с частотным делением каналов в диапазоне частот до 250 кГц и цифровых систем передачи на скорости до 2 Мбит/с. Вид климатического исполнения УХЛ 5 по ГОСТ 15150-69.
Кабель предназначен для прокладки в кабельной канализации, в трубах, в блоках, по мостам при отсутствии механических воздействий на кабель, в грунтах без плывунов, не подверженным мерзлотным деформациям (выпучивание, морозобойные трещины), в районах, не характеризующихся повышенным электромагнитным влиянием и опасностью повреждения грызунами.
Параметры | Частота тока, кГц | Норма |
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более |
Постоянный ток | 15,95 |
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее |
Постоянный ток | 0,15 |
Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее |
Постоянный ток | 30 000 |
Электрическое сопротивление изоляции между металлической оболочкой (экраном) и водой, броней, металлической оболочкой и броней, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее |
Постоянный ток | 10 |
Испытательное напряжение между жилами и между жилами и экраном (или алюминиевой оболочкой) в течении 2 мин, В |
0,05 Постоянный ток |
3000 4000 |
Номинальное значение рабочей емкости на длине 1 км, нФ: - для кабелей в пластмассовой оболочке - для кабелей в алюминиевой оболочке |
0,8 или 1,0 | 32,5±1,0 32,0±1,0 |
Переходное затухание между цепями кабеля на ближнем конце на длине 1 км, дБ, не менее: для систем с частотным делением каналов - для 100% значений - для 90% значений для цифровых систем передачи |
в диапазоне от 10 до 250 160 512 1024 |
58,1 64,2 70 67 63 |
Защищенность на дальнем конце на длине1 км, для систем с частотным делением каналов, дБ, не менее: - для 100% значений - для 90% значений |
в диапазоне от10 до 250 |
66,7 71,8 |
Электрическое сопротивление металлопокрова, пересчитанное на длину 1 км, Ом, не более: - для кабелей в полиэтиленовой оболочке - для кабелей в полиэтиленовой оболочке, бронированных |
8,0 4,0 |
|
Идеальный коэффициент защитного действия на длине 1 км при напряжении 40 - 150 В, не более: - для кабелей в алюминиевой оболочке с защитными покровами Шп и КпШп - для кабелей в алюминиевой оболочке с защитными покровами Бп и БпШп |
0,65 0,30 |
