ТБГ |

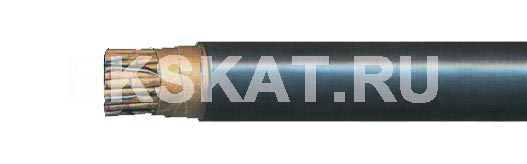

Элементы конструкции
- медные жилы;
- трубчато-бумажная изоляция;
- поясная изоляция из лент кабельной бумаги;
- оболочка из сурьмянистого свинца;
- подушка из крепированной бумаги и битума;
- броня из двух стальных лент, покрытых битумом и меловым раствором
Область применения
Кабели предназначены для эксплуатации на местных телефонных сетях при рабочем переменном напряжении не более 145 В частотой 50 Гц или постоянном напряжении не более 200 В.
Кабели предназначены для прокладки в пожароопасных помещениях, в шахтах, тоннелях, коллекторах, если кабель не подвергается большим растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.
Число пар и диаметр жил | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|---|
ТБГ | |||
30x2x0,5 | 3х(10х2) | 1072 | 18,0 |
50x2x0,5 | 5х(10х2) | 1332 | 21,0 |
100x2x0,5 | (3+7)х(10х2) | 1991 | 27,0 |
150x2x0,5 | 3х(50х2) | 2507 | 31,0 |
200x2x0,5 | 4х(50х2) | 3022 | 34,0 |
300x2x0,5 | 3х(100х2) | 4195 | 41,0 |
400x2x0,5 | 4х(100х2) | 5228 | 42,0 |
500x2x0,5 | 5х(100х2) | 6361 | 47,0 |
600x2x0,5 | (1+5)х(100х2) | 7333 | 51,0 |
30x2x0,64 | 3х(10х2) | 1395 | 22,0 |
50x2x0,64 | 5х(10х2) | 1813 | 26,0 |
100x2x0,64 | (3+7)х(10х2) | 2806 | 33,0 |
150x2x0,64 | 3х(50х2) | 3682 | 39,0 |
200x2x0,64 | 4х(50х2) | 4613 | 44,0 |
300x2x0,64 | 3х(100х2) | 6444 | 52,0 |
400x2x0,64 | 4х(100х2) | 8321 | 60,0 |
500x2x0,64 | 5х(100х2) | 10054 | 66,0 |
