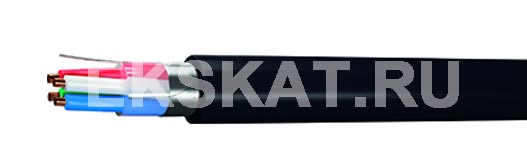

КСПпП |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
ИЗОЛЯЦИЯ - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
СЕРДЕЧНИК - скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки.
ПОЯСНАЯ ИЗОЛЯЦИЯ - из выпрессованного полиэтилена
ЭКРАН – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
ОБОЛОЧКА – полиэтилен, в двухчетверочных кабеля оболочка наклады-вается одновременно на два параллельно уложенных сердечника.
Область применения:
Кабели предназначены для транспортных сетей (соединительных линий) и сетей абонентского доступа при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные. Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.
Предназначены для прокладки в телефонной канализации, в коллекторах шахт, по стенам зданий и подвески на воздушных линиях связи, в грунте, не подверженном смещению; в районах, не характеризующихся повышен-ной опасностью повреждения грызунами
Число пар и диаметр ТПЖ
|
Максимальный наружный диаметр, мм
|
Расчетная масса 1 км кабеля, кг
|
КСПпП 1 х 4 х 0.64 мм
|
10.6
|
90
|
КСПпП 1 х 4 х 0.9 мм
|
12.8
|
111
|
КСПпП 1 х 4 х 1.2 мм
|
12.8
|
122
|
КСПпЗП 1 х 4 х 0.64 мм
|
10.6
|
98
|
КСПпЗП 1 х 4 х 0.9 мм
|
12.8
|
120
|
КСПпЗП 1 х 4 х 1.2 мм
|
12.8
|
148
|
