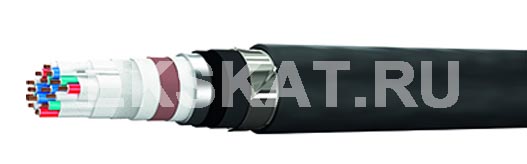

МКПпВБЭпП

Элементы конструкции:

ТОКОПРОВОДЯЩАЯ ЖИЛА: в четверках – медная мягкая проволока диаметром 1,05 мм

КОНТРОЛЬНАЯ ЖИЛА: многопроволочная сечением 0,35 – 0,4 мм2

ИЗОЛЯЦИЯ:
• в четверках– пленко-пористая трехслойная;
• внутренний слой – пленка из ПЭ высокого давления;
• средний слой– пористый из смеси ПЭВД и ПЭНД;
• наружный слой– окрашенный слой из ПЭНД;
• контрольной жилы– пористая, бумажная или неизолированная

СЕРДЕЧНИК:
• четырехчетверочного кабеля– из четырех четверок и четырех корделей из водоблокирующего материала вокруг корделя из водоблокирующего материала, каждая четверка скручена из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой;
• семичетверочного кабеля – из шести четверок внешнего повива и шести корделей из водоблокирующего материала вокруг центральной четверки, скрученной из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой. При нарушении целостности наружных покровов и оболочки и попадании влаги в сердечник кабеля ленты и кордели из ВБ материалов увеличивают-ся в объеме в 3-4 раза и образуют гелевую пробку, которая препятствует дальнейшему проникновению влаги в кабель.

ПОЯСНАЯ ИЗОЛЯЦИЯ:
• состоит из ленты ПЭТФ, ленты водоблокирующего материала, ленты ПЭТФ и ленты из водоблокирующего материала с продольно наложенной контрольной жилой;

ОБОЛОЧКА:
• экран из алюмополимерной ленты с алюминиевым слоем не менее 0,1 мм с контактной медной лу-женой проволокой;

ЗАЩИТНЫЕ ПОКРОВЫ:
• полиэтиленовая оболочка (ПЭ);

Область применения:

Для прокладки в пластмассовых трубопроводах, в грунте, в условиях агрессивной среды, повышенной влажности, при отсутствии механической воздействий на кабель, в районах, не характеризующихся повышенным электромагнитным влиянием.
Кабели предназначены для прокладки вдоль железных дорог на участках с электро-тягой постоянного и переменного тока и с тепловозной тягой для эксплуатации в стационарных условиях в цифровых и аналоговых системах передачи в диапазоне частот до 400 кГц для работы при переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В на магистральных и внутризоновых первичных се-тях при температуре от минус 50°С до плюс 50°С.
