ЗКпПБ

ЗКпПБ

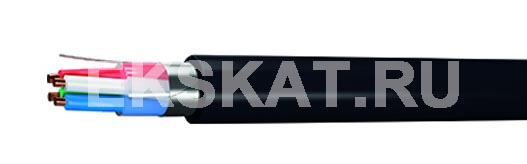

Кабели связи высокочастотные для цифровых транспортных сетей

Элементы конструкции:

ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 1,20 мм.
ИЗОЛЯЦИЯ - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
СЕРДЕЧНИК - скручен из четырех изолированных жил разного цвета вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Жилы одной пары четверки имеют красный и желтый (или натуральный) цвета, другой пары – синий (или голубой) и зеленый.
ПОЯСНАЯ ИЗОЛЯЦИЯ из водоблокирующей ленты и заполнения из полиэтилена. ЭКРАН в виде двух медных лент номинальной толщи-ной 0,1 мм или алюминиевых лент номинальной толщи-ной 0,15 мм, допускается использование алюмополиэтиленовой ленты с номинальной толщиной алюминиевого слоя не менее 0,08 мм и проложенной под ней медной луженой проволокой.
ОБОЛОЧКА поверх слоя битума оболочка из полиэтилена.
ЗАЩИТНЫЙ ПОКРОВ: подушка из двух лент крепированной бумаги, слоя битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия



Область применения:

Кабели предназначены для кабельных линий зоновой связи, уплотняемых системами передачи с частотным делением каналов в диапазоне частот до 250 кГц и цифровых систем передачи на скорости до 2 Мбит/с. Вид климатического исполнения УХЛ 5 по ГОСТ 15150-69.

Кабель предназначен для прокладки в грунтах всех категорий, в районах, характеризующихся опасностью повреждения грызунами и не характеризующихся повышенным электромагнитным влиянием.

Гарантийный срок эксплуатации, год: 3
Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -40
Радиус изгиба кабелей, наружных диаметров: 20
Строительная длина, не менее м: 250

Параметры Частота тока, кГц Норма
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное
на 1 км длины и температуру
20 °С, Ом, не более
Постоянный ток 15,95
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру
20°С, МОм, не менее
Постоянный ток 0,15
Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км
длины и температуру 20°С, МОм, не менее
Постоянный ток 30 000
Электрическое сопротивление изоляции между металлической оболочкой (экраном)
и водой, броней, металлической оболочкой и броней, пересчитанное на длину 1 км и
температуру 20 °С, МОм, не менее
Постоянный ток 10
Испытательное напряжение между жилами и между жилами и экраном (или алюминиевой
оболочкой) в течении 2 мин, В
0,05
Постоянный ток
3000
4000
Номинальное значение рабочей емкости на длине 1 км, нФ:
- для кабелей в пластмассовой оболочке
- для кабелей в алюминиевой оболочке
0,8 или 1,0 32,5±1,0
32,0±1,0
Переходное затухание между цепями кабеля на ближнем конце на длине 1 км, дБ, не
менее:
для систем с частотным делением каналов
- для 100% значений
- для 90% значений
для цифровых систем передачи
в диапазоне
от 10 до 250


160
512
1024
58,1
64,2


70
67
63
Защищенность на дальнем конце на длине1 км, для систем с частотным делением
каналов, дБ, не менее:
- для 100% значений
- для 90% значений
в диапазоне
от10 до 250
66,7
71,8
Электрическое сопротивление металлопокрова, пересчитанное
на длину 1 км, Ом, не более:
- для кабелей в полиэтиленовой оболочке
- для кабелей в полиэтиленовой оболочке, бронированных
  8,0
4,0
Идеальный коэффициент защитного действия на длине 1 км
при напряжении 40 - 150 В, не более:
- для кабелей в алюминиевой оболочке с защитными покровами Шп и КпШп
- для кабелей в алюминиевой оболочке с защитными покровами Бп и БпШп
  0,65
0,30
