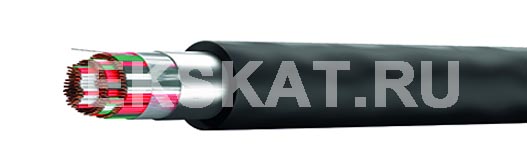

ТСВнг |
Элементы конструкции:
ЖИЛА – медная мягкая проволока.
ИЗОЛЯЦИЯ – изоляционный ПВХ пластикат.
ПОЯСНАЯ ИЗОЛЯЦИЯ – пленка ПЭТФ.
ЭКРАН – лента алюмофлекса.
ОБОЛОЧКА – ПВХ пластикат пониженной горючести для кабельных оболочек
По специальным требованиям заказчика могут быть изготовлены кабели емкостью от 5 до 103 пар с жилами диаметром 0,32 или 0,64 мм, а также кабели с жилами диаметром 0,4 и 0,5 мм и нестандартной емкостью в 32, 34 , 64 , 68 пары.
Электрические характеристики
Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С,Ом:
- диаметром 0,32 мм не более 229;- диаметром 0,40 мм не более 148;
- диаметром 0,50 мм не более 95;
Электрическое сопротивление изоляции на 1 км длины при темпе-ратуре 20°С,МОм – не менее – 100. Рабочая емкость на 1 км длины,– не более 100нФ.
Область применения:
Предназначены для монтажа низкочастотного станционного оборудования.
| Число пар/троек и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТСВнг | ||
| 5х2х0,4 | 51 | 7,0 |
| 10x2x0,4 | 80 | 8,9 |
| 16x2x0,4 | 118 | 9,5 |
| 20x2x0,4 | 130 | 11,0 |
| 30x2x0,4 | 180 | 13,2 |
| 41x2x0,4 | 242 | 14,8 |
| 103x2x0,4 | 544 | 23,2 |
| 5х2х0,5 | 62 | 7,5 |
| 10x2x0,5 | 100 | 9,5 |
| 16x2x0,5 | 145 | 10,2 |
| 20x2x0,5 | 165 | 12,0 |
| 30x2x0,5 | 238 | 14,6 |
| 41x2x0,5 | 307 | 16,1 |
| 103x2x0,5 | 730 | 25,4 |
| 5х3х0,4 | 67 | 8,2 |
| 10х3х0,4 | 107 | 10,3 |
| 20х3х0,4 | 180 | 13,1 |
| 5х3х0,5 | 82 | 8,8 |
| 10х3х0,5 | 135 | 11,2 |
| 20х3х0,5 | 238 | 14,6 |
