АПвВнг-LS-6 |

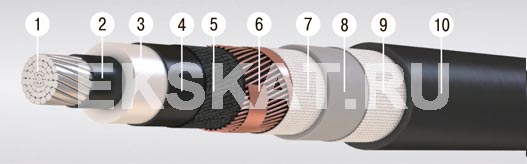

Элементы конструкции:
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение – 35–1000 кв. мм;
- Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Разделительный слой из стеклоленты;
- Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
- Разделительный слой из стеклоленты;
- Оболочка из ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
*(А) – предел распространения горения ПРГП 1.
Сечение, | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
1х35/16 | 26,2 | 839 | |
1х50/16 | 27,5 | 925 | |
1х70/25 | 29,1 | 1032 | |
1х95/35 | 30,7 | 1152 | |
1х120/35 | 32,1 | 1267 | |
1х150/35 | 33,6 | 1483 | |
1х185/50 | 35,2 | 1622 | |
1х240/50 | 37,6 | 1852 | |
1х300/70 | 40,2 | 2117 | |
1х400/70 | 43,6 | 2600 | |
1х500/70 | 47,4 | 3059 | |
1х630/95 | 50,6 | 3509 | |
1х800/95 | 54,4 | 4131 |
