АПвВнг-LS-6 трехжильный |

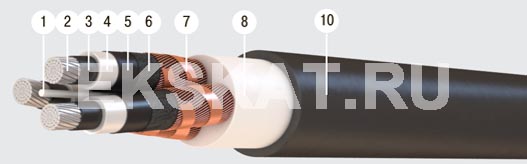

Элементы конструкции:
- Центральное заполнение из ПВХ-жгута пониженной пожарной опасности или медная
проволока в центре сердечника кабелей с секторными жилами; - Круглая или секторная многопроволочная уплотненная токопроводящая жила из алюминия;
сечение: круглая жила – 35–240 кв. мм, секторная жила – 120–240 кв. мм; - Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей ленты;
- Экран из медных проволок, скрепленных медной лентой (для кабелей с секторными
жилами накладывается общий экран поверх трех изолированных жил):
- сечением не менее 16 кв. мм для кабелей с сечением жилы 50–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Межфазное заполнение из ПВХ-пластиката пониженной пожароопасности;
- Оболочка из ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
Сечение, кв. мм | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
3х35/16 | 41,3 | 2404 | |
3х50/16 | 44,1 | 2763 | |
3х70/16 | 47,9 | 3294 | |
3х95/16 | 51,3 | 3795 | |
3х120/16 | 54,3 | 4293 | |
3х150/25 | 58,0 | 4935 | |
3х185/25 | 61,4 | 5554 | |
3х240/25 | 66,6 | 6564 |
