АПвПу2г

АПвПу2г

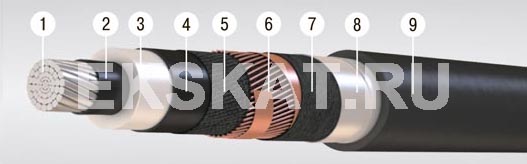

Элементы конструкции:

  1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия, сечением от 50 до 800 кв.мм. (А);
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
  3. Изоляция из сшитого полиэтилена (Пв);
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
  5. Разделительный слой из электропроводящей водоблокирующей ленты (Г);
  6. Экран из медных проволок, скреплённых медной лентой:
      • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
      • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
      • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более.
  7. Разделительный слой из водоблокирующей ленты;
  8. Слой из алюмополимерной ленты (2Г);
  9. Оболочка из полиэтилена, увеличенной толщины (Пу);

Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения:

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели предназначены для прокладки на сложных участках кабельных трасс.

Срок службы кабеля - 30 лет.

Гарантийный срок эксплуатации, год: 5
Монтаж при температуре, не ниже °C: -20
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Допустимый нагрев жил при работе в аварийном режиме, °С: +130
Рабочая температура жилы °С: +90
Радиус изгиба кабелей, наружных диаметров: 7,5
Температура токопроводящих жил при коротком замыкании, °С: 250

Номинальное
сечение жилы/экрана, кв. мм
Масса кабеля
кг/км
Наружный диаметр
мм
1х50/16  684,75  27,0
1х50/25  768,01  27,0
1х70/16  776,74  28,6
1х70/25  860,00  28,6
1х95/16  880,94  30,2
1х95/25  964,20  30,2
1х120/16  981,76  31,6
1х120/25  1065,02  31,6
1х150/25  1180,27  33,1
1х150/35  1263,53  33,1
1х185/25  1303,76  34,7
1х185/35  1387,02  34,7
1х240/25  1500,27  36,9
1х240/35  1583,53  36,9
1х300/25  1718,40  39,1
1х300/35  1801,66  39,1
1х400/35  2139,11  42,1
1х400/50  2271,22  42,1
1х500/35  2486,71  45,1
1х500/50  2618,82  45,1
1х630/35  2924,42  48,7
1х630/50  3056,52  48,7
1х800/35  3499,50  52,5
1х800/50  3632,88  52,5
