АПвБПг-10 трехжильный |

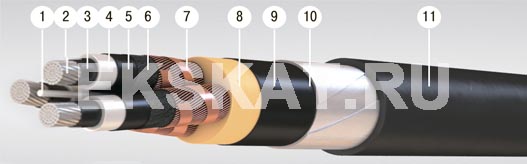

Элементы конструкции:
- Центральное заполнение из жгута;
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия,
сечение: круглая жила – 50–240 кв. мм, секторная жила – 120–240 кв. мм; - Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей водоблокирующей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси;
- Внутренняя оболочка из полиэтилена;
- Броня из стальных оцинкованных лент;
- Оболочка из полиэтилена (П).
Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.
Сечение, кв. мм | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
3х50/16 | 51,0 | 3367 | |
3х70/16 | 54,5 | 3873 | |
3х95/16 | 58,3 | 4467 | |
3х120/16 | 61,3 | 4976 | |
3х150/25 | 64,6 | 5582 | |
3х185/25 | 68,0 | 6231 | |
3х240/25 | 72,7 | 7222 |
