ПвПнг(А)-HF-110кв

ПвПнг(А)-HF-110кв

Описание
Характеристики
Вес, диаметры

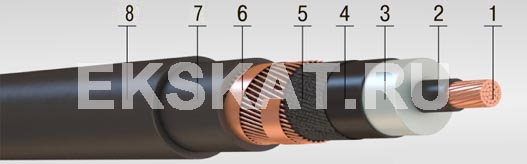

Элементы конструкции:

Круглая многопроволочная уплотненная токопроводящая жила.
Экран из электропроводящей полимерной сшитой композиции.
Изоляция из сшитого полиэтилена (Пв).
Экран из экструдированной электропроводящей сшитой композиции.
Разделительный слой.
Экран из медных проволок, скрепленных медной лентой:
Внутренняя оболочка из безгалогенной композиции.
Внешняя оболочка из безгалогенной композиции.

Область применения:

Для прокладки в кабельных сооружениях и производственных помещениях, где есть требования по ограничению воздействия коррозионноактивных газов.

Срок службы кабелей - 30 лет.

Гарантийный срок эксплуатации, год:	5
Номинальное переменное напряжение частотой 50 Гц, кВ:	64/110, 127/220
Срок службы кабелей не менее, год:	30
Длительно допустимая температура нагрева жил, °C:	+90
Максимальная рабочая температура жилы при перегрузке, °С:	+130
Максимальная температура жил при коротком замыкании, °С:	+250
Максимальная температура экрана при коротком замыкании, °C:	+350
Монтаж без предварительного подогрева при температуре, °C:	-10
Радиус изгиба кабелей, наружных диаметров:	15
Эксплуатация при температуре окружающей среды, °С:	-50/+50 (ПВХ) -60/+50 (ПЭ)

На напряжение 110-220 кВ

Номинальное сечение жилы/экрана, кв. мм	Наружный диаметр мм	Масса кабеля кг/км
185 (95)	68,5	6331
240 (95)	71,3	7127
300 (120)	73,5	8094
350 (120)	75,4	8735
400 (120)	74,9	9075
500 (120)	78,1	10288
630 (150)	81,9	12157
800 (185)	85,7	14338
1000 (185)	91,9	17403
1200 (185)	95,4	19624
1600 (185)	101,8	23307
