АПвБП-6 трехжильный

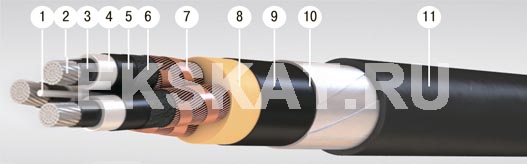

Элементы конструкции:

1. Центральное заполнение из жгута;
2. Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение: круглая жила – 35–240 кв. мм;
3. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
4. Изоляция из сшитого полиэтилена (Пв);
5. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
6. Разделительный слой из ленты электропроводящей крепированной бумаги;
7. Экран из медных проволок, скрепленных медной лентой:
    - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
    - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
    - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
   Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
8. Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси.
9. Внутренняя оболочка из полиэтилена (для бронированных кабелей).
10. Оболочка из полиэтилена (П).


Область применения:

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.
