ПвВГнг-LS

ПвВГнг-LS

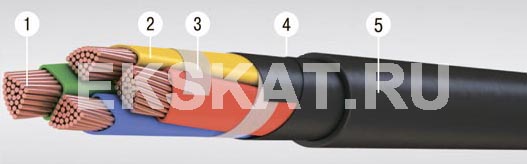

Элементы конструкции:

  1. Алюминиевая токопроводящая жила 1 или 2 класса:
       - количество жил: 1: сечение жил от 50 до 625 кв. мм;
       - количество жил: 3, 4, 5: сечение жил: от 10 до 240 кв. мм;
  2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
  3. Скрепляющая обмотка (для кабелей сечением 50 кв. мм и выше);
  4. Внутренняя оболочка или разделительный слой из ПВХ пластиката пониженной пожароопасности;
  5. Наружная оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

  • Кабели применяются для прокладки:
  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей - 30 лет.

Максимальная рабочая температура жилы, °С: 90
Максимальное переменное напряжение частоты 50 Гц, кВ: 1,2
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -30
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 3,5
Сопротивление изоляции при температуре +90° С, МОм*км: 50
Температура токопроводящих жил при коротком замыкании, °С: 250

Количество и сечение жил, Расчетная масса кабеля, Расчетный наружный диаметр,
шт. х кв. мм  кг/км  мм
1х50  667  16,8
1х70  904  18,8
1х95  1162  20,6
1х120  1413  22,3
1х150  1744  24,7
1х185  2121  27,0
1х240  2708  29,9
1х300  3328  32,5
1х400  4194  36,0
1х500  5272  40,0
1х625  6606  44,1
4x10 ож  609  17,3
4x16 ож  772  17,7
4x25 ож  1154  21,4
4x35 ож  1550  24,2
4x50 ож  2040  27,3
4x70  2888  30,4
4x95  3904  34,6
4x120  4848  37,7
4x150  5966  41,5
4x185  7448  46,0
4x240  9604  51,0
