АПвПг

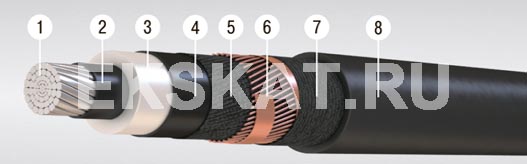

Элементы конструкции:

1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия сечением от 50 до 800 кв.мм. (А);
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой из электропроводящей водоблокирующей ленты (Г);
6. Экран из медных проволок, скреплённых медной лентой:
     • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
     • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
     • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более.
7. Разделительный слой;
8. Оболочка из полиэтилена;

Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения:

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей - 30 лет.
