АПвП |

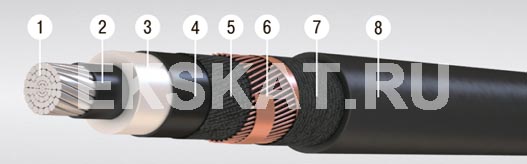

Элементы конструкции:
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия сечением от 50 до 800 кв. мм (А);
- Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящих лент;
- Экран из медных проволок, скрепленных медной лентой:
• сечением не менее 16 кв. мм – для кабелей с сечением жилы 50–120 кв. мм;
• сечением не менее 25 кв. мм – для кабелей с сечением жилы 150–300 кв. мм;
• сечением не менее 35 кв. мм – для кабелей с сечением жилы 400 кв. мм и более. - Разделительный слой;
- Оболочка из полиэтилена.
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.
Область применения:
Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.
Срок службы кабелей 30 лет.
Номинальное сечение жилы/экрана, кв. мм |
Масса кабеля кг/км |
Наружный диаметр мм |
1х50/16 | 615,84 | 24,9 |
1х50/25 | 699,10 | 24,9 |
1х70/16 | 703,83 | 26,5 |
1х70/25 | 787,09 | 26,5 |
1х95/16 | 804,03 | 28,1 |
1х95/25 | 887,29 | 28,1 |
1х120/16 | 901,35 | 29,5 |
1х120/25 | 984,61 | 29,5 |
1х150/25 | 1096,12 | 31,0 |
1х150/35 | 1179,38 | 31,0 |
1х185/25 | 1215,61 | 32,6 |
1х185/35 | 1298,87 | 32,6 |
1х240/25 | 1406,62 | 34,8 |
1х240/35 | 1489,88 | 34,8 |
1х300/25 | 1619,25 | 37,0 |
1х300/35 | 1702,51 | 37,0 |
1х400/35 | 2032,46 | 40,0 |
1х400/50 | 2164,57 | 40,0 |
1х500/35 | 2410,12 | 43,5 |
1х500/50 | 2542,22 | 43,5 |
1х630/35 | 2841,72 | 47,1 |
1х630/50 | 2973,82 | 47,1 |
1х800/35 | 3410,68 | 50,9 |
1х800/50 | 3544,06 | 50,9 |
