ПвП2г-110кв |

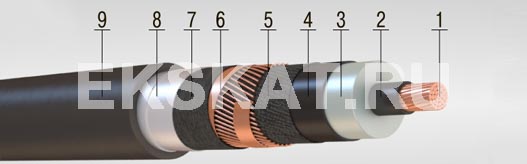

Элементы конструкции:
- Круглая многопроволочная уплотненная токопроводящая жила.
- Экран из электропроводящей полимерной сшитой композиции.
- Изоляция из сшитого полиэтилена (Пв).
- Экран из экструдированной электропроводящей сшитой композиции.
- Разделительный слой из электропроводящей водоблокирующей ленты.
- Экран из медных проволок, скрепленных медной лентой.
- Разделительный слой из водоблокирующей ленты.
- Слой из ламинированной алюмополимерной ленты.
- Оболочка из полиэтилена высокой плотности.
Область применения:
Для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов (в траншеях или бетонных лотках), если кабель защищен от механических повреждений, а также в воде (в несудоходных водоемах) – при соблюдении мер, исключающих механические повреждения кабеля.
Срок службы кабелей - 30 лет.
На напряжение 64/110 кВ
|
Номинальное
сечение жилы/экрана, кв. мм |
Наружный диаметр,
мм |
Масса кабеля,
кг/км |
|
185 (95)
|
64,0
|
5106
|
|
240 (95)
|
66,6
|
5791
|
|
300 (120)
|
69,1
|
6705
|
|
350 (120)
|
71,2
|
7310
|
|
400 (120)
|
70,7
|
7667
|
|
500 (120)
|
73,5
|
8753
|
|
630 (150)
|
77,6
|
10454
|
|
800 (185)
|
82,1
|
12604
|
|
1000 (185)
|
86,1
|
14683
|
|
1200 (185)
|
90,1
|
16769
|
|
1600 (185)
|
97,3
|
21404
|
На напряжение 127/220 кВ
|
Номинальное
сечение жилы/экрана, кв. мм |
Наружный диаметр,
мм |
Масса кабеля,
кг/км |
|
400 (225)
|
92,95
|
8798,41
|
|
500 (225)
|
95,70
|
9341,19
|
|
630 (225)
|
98,89
|
10013,97
|
|
800 (225)
|
102,97
|
10878,74
|
|
1000 (225)
|
105,56
|
11514,07
|
|
1200 (225)
|
109,33
|
12423,28
|
|
1600 (225)
|
116,02
|
14162,25
|
