ПвКсВнг-LS-10

ПвКсВнг-LS-10

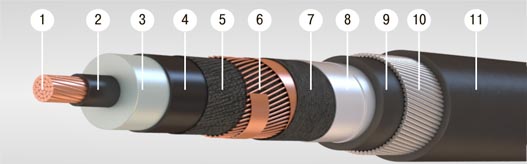

Элементы конструкции:

  1. Круглая многопроволочная уплотненная токопроводящая жила из меди: сечение – 50–1000 кв. мм;
  2. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
  3. Изоляция из сшитого полиэтилена (Пв);
  4. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
  5. Разделительный слой из электропроводящей ленты;
  6. Экран из медных проволок, скрепленных медной лентой:
     - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
     - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
     - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
    Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
  7. Разделительный слой из стеклоленты;
  8. Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
  9. Разделительный слой из стеклоленты;
  10. Броня из проволок алюминиевого сплава;
  11. Оболочка из ПВХ-пластиката пониженной пожароопасности.
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Гарантийный срок эксплуатации, месяц: 60
Допустимый нагрев жил при работе в аварийном режиме, °С: +130
Максимальная рабочая температура жилы при перегрузке, °С: +250
Рабочая температура жилы °С: +90
Радиус изгиба кабелей, наружных диаметров: 15 (7,5)
