АПвБП-35 трехжильный

АПвБП-35 трехжильный

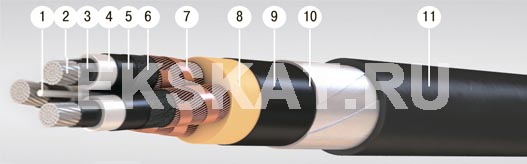

Элементы конструкции:

  1. Центральное заполнение из жгута;
  2. Круглая многопроволочная уплотненная токопроводящая жила из алюминия,
    сечение: круглая жила – 50–240 кв. мм, секторная жила – 120–240 кв. мм;
  3. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
  4. Изоляция из сшитого полиэтилена (Пв);
  5. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
  6. Разделительный слой из ленты электропроводящей крепированной бумаги;
  7. Экран из медных проволок, скрепленных медной лентой:
     - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
     - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
     - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
    Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
  8. Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси;
  9. Внутренняя оболочка из полиэтилена;
  10. Броня из стальных оцинкованных лент;
  11. Оболочка из полиэтилена (П).


Область применения:

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.

Гарантийный срок эксплуатации, год: 5
Номинальное переменное напряжение частотой 50 Гц, кВ: 35
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 15
Срок службы кабелей не менее, год: 30
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -60
Допустимый нагрев жил при работе в аварийном режиме, °С: +130
Максимальная температура жил при коротком замыкании, °С: +250
Монтаж без предварительного подогрева при температуре, °C: -20
Рабочая температура жилы °С: +90

Сечение, кв. мм Наружный диаметр кабеля, мм Масса 1 км одножильного кабеля, кг
3х50/16  72.4  6281
3х70/16  75.9  6931
3х95/16  79.3  7635
