ПвВнг-LS-10

ПвВнг-LS-10

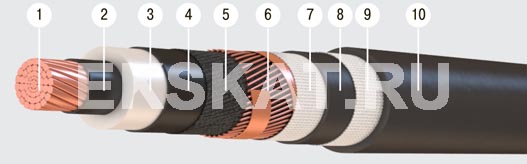

Элементы конструкции:

  1. Круглая многопроволочная уплотненная токопроводящая жила из меди: сечение – 50–1000 кв. мм;
  2. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
  3. Изоляция из сшитого полиэтилена (Пв);
  4. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
  5. Разделительный слой из электропроводящей ленты;
  6. Экран из медных проволок, скрепленных медной лентой:
     - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
     - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
     - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
    Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
  7. Разделительный слой из стеклоленты;
  8. Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
  9. Разделительный слой из стеклоленты;
  10. Оболочка из ПВХ-пластиката пониженной пожароопасности.



Область применения:

Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
*(А) – предел распространения горения ПРГП 1.

Гарантийный срок эксплуатации, год: 5
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 15
Срок службы кабелей не менее, год: 30
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Допустимый нагрев жил при работе в аварийном режиме, °С: +130
Максимальная температура жил при коротком замыкании, °С: +250
Монтаж без предварительного подогрева при температуре, °C: -15
Рабочая температура жилы °С: +90

Сечение, кв, мм Наружный диаметр кабеля, мм Масса 1 км одножильного кабеля, кг
1х50/16  30,1  1383
1х70/25  31,7  1623
1х95/35  33,3  1907
1х120/35  34,7  2183
1х150/35  36,2  2592
1х185/50  37,8  2965
1х240/50  40,0  3540
1х300/70  42,2  4160
1х400/70  45,2  5254
1х500/70  48,6  6312
1х630/95  51,8  7599
1х800/95  56,0  9327
