ПвБПг-6 трехжильный |

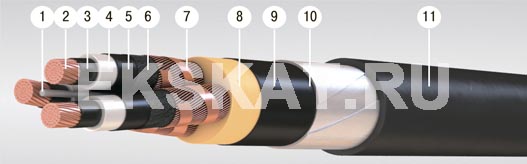

Элементы конструкции:
- Центральное заполнение из жгута;
- Круглая многопроволочная уплотненная токопроводящая жила из меди, сечение:
круглая жила – 35–240 кв. мм, секторная жила – 120–240 кв. мм; - Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей водоблокирующей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси;
- Внутренняя оболочка из полиэтилена;
- Оболочка из полиэтилена (П).
Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях
Сечение, кв. мм | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
3х35/16 | 42,21 | 2805 | |
3х50/16 | 45,0 | 3437 | |
3х70/16 | 48,84 | 4294 | |
3х95/16 | 52,28 | 5250 | |
3х120/16 | 55,29 | 6207 | |
3х150/25 | 58,92 | 7364 | |
3х185/25 | 62,36 | 8656 | |
3х240/25 | 67,52 | 10683 |
