АПвБПг-6 трехжильный |

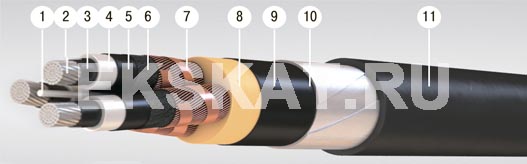

Элементы конструкции:
- Центральное заполнение из жгута;
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение: круглая жила – 35–240 кв. мм, секторная жила – 120–240 кв. мм;
- Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей водоблокирующей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси.
- Внутренняя оболочка из полиэтилена;
- Броня из стальных оцинкованных лент;
- Оболочка из полиэтилена (П).
Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.
Сечение, кв. мм | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
3х35/16 | 44.8 | 2703 | |
3х50/16 | 47.6 | 3007 | |
3х70/16 | 51 | 3495 | |
3х95/16 | 54.5 | 4006 | |
3х120/16 | 57.9 | 4553 | |
3х150/25 | 61.1 | 5134 | |
3х185/25 | 64.6 | 5764 | |
3х240/25 | 69.7 | 6779 |
