АПвВнг-LS-10 |

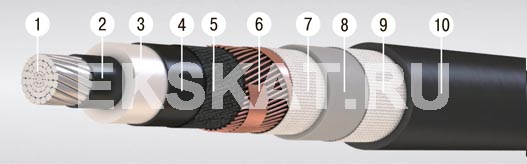

Элементы конструкции:
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия:
сечение – 50–1000 кв. мм; - Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Разделительный слой из стеклоленты;
- Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
- Разделительный слой из стеклоленты;
- Оболочка из негорючего ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
*(А) – предел распространения горения ПРГП 1.
Сечение, | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
1х50/16 | 30,1 | 1069 | |
1х70/25 | 31,7 | 1184 | |
1х95/35 | 33,3 | 1312 | |
1х120/35 | 34,7 | 1434 | |
1х150/35 | 36,2 | 1654 | |
1х185/50 | 37,8 | 1801 | |
1х240/50 | 40,0 | 2030 | |
1х300/70 | 42,2 | 2281 | |
1х400/70 | 45,2 | 2746 | |
1х500/70 | 48,6 | 3188 | |
1х630/95 | 51,8 | 3647 | |
1х800/95 | 56,0 | 4337 |
