АПвПуг

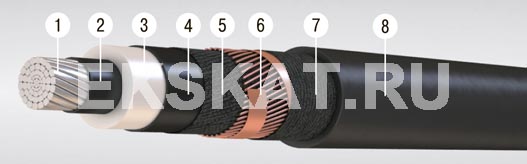

Элементы конструкции:

1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия сечением от 50 до 800 кв.мм. (А);
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой из электропроводящей водоблокирующей ленты (Г);
6. Экран из медных проволок, скреплённых медной лентой:
     • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
     • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
     • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более.
7. Разделительный слой;
8. Оболочка из полиэтилена, увеличенной толщины;

Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения:

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели марки АПвПуг предназначены для прокладки на сложных участках кабельных трасс.

Строительная длина кабелей определяется по согласованию с заказчиком.
Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.

Срок службы кабелей - 30 лет.
