АПвКаВ

АПвКаВ

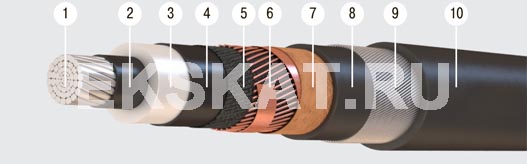

1. Круглая многопроволочная уплотненная токопроводящая жила:
– материал:
АПвВ, АПвКаВ – алюминий,
– сечение:
кабели 6 кВ – 35–1000 кв. мм,
кабели 10, 15, 20, 35 кВ – 50–1000 кв. мм
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена ;
5. Разделительный слой из полупроводящей ленты;
6. Экран из медных или алюминиевых проволок, скрепленных соответственно медной или алюминиевой лентой:
– сечением не менее 16 кв. мм для кабелей с сечением жилы 50–120 кв. мм,
– сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
– сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм .
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
7. Разделительный слой из двух лент крепированной кабельной бумаги, прорезиненной ткани или полимерной ленты;
8. Внутреннее заполнение (внутренняя оболочка) из ПВХ–пластиката
– для кабелей с проволочной или ленточной броней (АПвКаВ, АПвКсВ).
9. Броня:
– для марок АПвКаВ – из алюминиевых проволок
– для марок АПвКсВ – из проволок алюминиевого сплава
10. Оболочка из ПВХ–пластиката.
