АПвВнг-LS-15 |

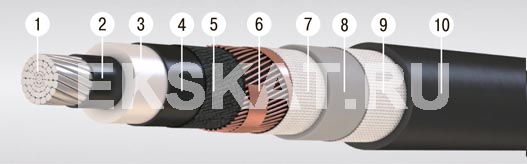

Элементы конструкции:
- Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение – 50–1000 кв. мм;
- Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей ленты;
- Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана. - Разделительный слой из стеклоленты;
- Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
- Разделительный слой из стеклоленты;
- Оболочка из ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
*(А) – предел распространения горения ПРГП 1.
Сечение, | Наружный диаметр кабеля, мм | Масса 1 км одножильного кабеля, кг | |
1х50/16 | 34,7 | 1374 | |
1х70/25 | 36,3 | 1504 | |
1х95/35 | 37,9 | 1646 | |
1х120/35 | 39,3 | 1780 | |
1х150/35 | 40,8 | 2014 | |
1х185/50 | 42,4 | 2175 | |
1х240/50 | 44,6 | 2424 | |
1х300/70 | 47,2 | 2742 | |
1х400/70 | 50,2 | 3237 | |
1х500/70 | 53,2 | 3659 | |
1х630/95 | 56,8 | 4205 | |
1х800/95 | 60,6 | 4875 |
