АПвКаВнг–LS |

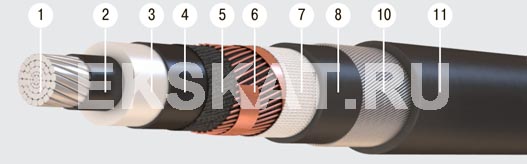

Элементы конструкции:
1. Круглая многопроволочная уплотненная токопроводящая жила:
– материал:
АПвКаВнг, АПвКаВнг–LS, АПвКсВнг, АПвКсВнг–LS – алюминий,
– сечение:
кабели 6 кВ – 35–1000 кв. мм,
кабели 10, 15, 20, 35 кВ – 50–1000 кв. мм;
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена ;
5. Разделительный слой из полупроводящей ленты;
6. Экран из медных или алюминиевых проволок, скрепленных соответственно медной или алюминиевой лентой:
– сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
– сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
– сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм .
Примечание. Сечение экрана выбирается в зависимости от токов короткого замыкания,
которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
7. Разделительный слой из стеклоленты;
8. Внутренняя оболочка из ПВХ–пластиката пониженной пожароопасности (для кабелей категории А) и бронированных кабелей;
9. Термический барьер из стеклолент;
10. Броня из алюминиевых проволок (Ка) или из проволок из алюминиевого сплава (Кс);
11. Оболочка из ПВХ–пластиката пониженной пожароопасности.
