АПвПТг

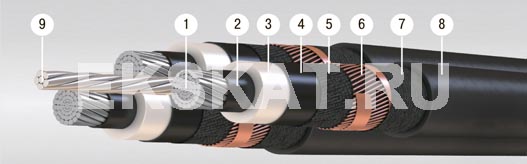

1. Круглая алюминиевая многопроволочная уплотненная токопроводящая жила :
• кабели 6 кВ – сечение 35–240 кв. мм,
• кабели 10, 20, 35 кВ – сечение 50–240 кв. мм
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена ;
5. Разделительный слой:
• для марок без индекса «Тг» – из полупроводящей ленты;
• для марок с индексом «гТг» – из полупроводящей водоблокирующей ленты;
6. Экран из медных или алюминиевых проволок, скрепленных соответственно медной или алюминиевой лентой:
• сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
• сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
Примечание. Сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
7. Разделительный слой:
• – для марок без индекса «Тг» – из двух лент крепированной бумаги, прорезиненной ткани или полимерной ленты,
• – для марок с индексами «гТг», «угТг» – из водоблокирующей ленты,
• – для марок с индексами «2гТг», «у2гТг» – слой из полупроводящей водоблокирующей ленты.
8. Оболочка:
• для марок без индекса «у» – из полиэтилена (П),
• для марок с индексом «у» – из полиэтилена увеличенной толщины (Пу).
9. Стальной несущий трос
• «Ти» -трос изолированный
• «Тг» -трос неизолированный
