ПвП |

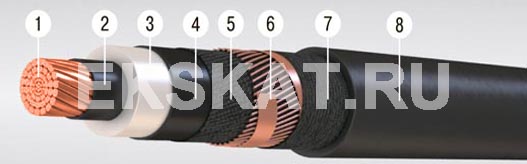

Элементы конструкции:
- Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм.;
- Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
- Разделительный слой;
- Экран из медных проволок, скреплённых медной лентой:
• сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
• сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
• сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более. - Разделительный слой;
- Оболочка из полиэтилена (П);
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.
Область применения:
Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.
Срок службы кабелей - 30 лет.
| Номинальное сечение жилы/экрана, кв. мм |
Масса кабеля кг/км |
Наружный диаметр мм |
| 1х50/16 | 1071 | 29,6 |
| 1х50/25 | 1157 | 29,7 |
| 1х70/16 | 1290 | 31,1 |
| 1х70/25 | 1376 | 31,2 |
| 1х95/16 | 1555 | 32,8 |
| 1х95/25 | 1641 | 32,9 |
| 1х120/16 | 1815 | 34,2 |
| 1х120/25 | 1900 | 34,3 |
| 1х150/25 | 2196 | 35,8 |
| 1х150/35 | 2307 | 35,8 |
| 1х185/25 | 2562 | 37,4 |
| 1х185/35 | 2660 | 37,4 |
| 1х240/25 | 3109 | 39,6 |
| 1х240/35 | 3208 | 39,6 |
| 1х300/25 | 3700 | 41,8 |
| 1х300/35 | 3798 | 41,8 |
| 1х400/35 | 4770 | 45,1 |
| 1х400/50 | 4910 | 45,4 |
| 1х500/35 | 5764 | 48,3 |
| 1х500/50 | 5903 | 48,5 |
| 1х630/35 | 7006 | 51,5 |
| 1х630/50 | 7146 | 51,8 |
| 1х800/35 | 8654 | 55,7 |
| 1х800/50 | 8794 | 55,9 |
