КПБПнг(А)-HF |

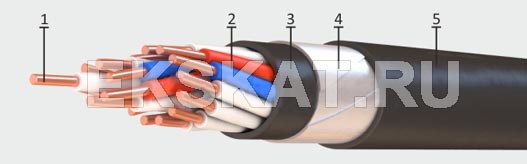

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – изоляция из полимерной композиции, не содержащей галогенов
3 – внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием
4 – броня из двух стальных оцинкованных лент
5 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения
Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.
Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.
Применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
| исло жил, сечение мм 2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| 4x1,0 | 13 | 326 |
| 5x1,0 | 13,7 | 360 |
| 7x1,0 | 14.4 | 407 |
| 10x1,0 | 16,7 | 535 |
| 14x1,0 | 17,7 | 611 |
| 19x1,0 | 19,1 | 720 |
| 27x1,0 | 21,7 | 924 |
| 37x1,0 | 24,3 | 1154 |
| 52х1,0 | 27,6 | 1479 |
| 4x1,5 | 13,6 | 367 |
| 5x1,5 | 14,4 | 408 |
| 7x1,5 | 15,1 | 469 |
| 10x1,5 | 17,7 | 622 |
| 14x1,5 | 18,8 | 720 |
| 19x1,5 | 20,3 | 861 |
| 27x1,5 | 23,9 | 1153 |
| 37x1 ,5 | 26,1 | 1408 |
| 52х1,5 | 29,7 | 1825 |
| 4x2,5 | 14,6 | 440 |
| 5x2,5 | 15,4 | 495 |
| 7x2,5 | 16,3 | 580 |
| 10x2,5 | 19,3 | 782 |
| 14x2,5 | 20,5 | 923 |
| 19x2,5 | 22,3 | 1121 |
| 27x2,5 | 26,3 | 1517 |
| 37x2,5 | 28,9 | 1884 |
| 52х2,5 | 33,1 | 2421 |
| 4x4,0 | 16,2 | 562 |
| 7x4,0 | 18,4 | 764 |
| 10x4,0 | 22 | 1049 |
| 4x6,0 | 17,4 | 686 |
| 7x6,0 | 19,9 | 958 |
| 10x6,0 | 24,6 | 1367 |
