КВВГнг(А)-LSLTx |

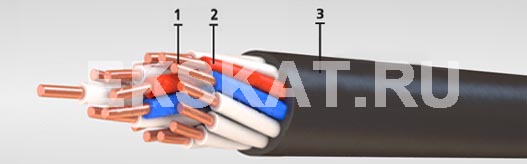

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы
2 – изоляция из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
3 –оболочка из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Контрольный кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
| Число и номинальное сечение жил, мм2 | Наружный диаметр, мм | Объем горючей массы, л/км | Теплота сгорания, МДж/км | Масса 1 км кабеля, кг |
| КВВГнг(А)-LSLTx | ||||
| 4х0.75 | 7.6 | 39 | 1153 | 95 |
| 5x0.75 | 8.3 | 45 | 1323 | 111 |
| 7x0.75 | 9.5 | 63 | 1858 | 156 |
| 10x0.75 | 11.7 | 84 | 2464 | 212 |
| 14x0.75 | 12.6 | 101 | 2972 | 268 |
| 19x0.75 | 13.9 | 124 | 3633 | 341 |
| 27x0.75 | 16.4 | 162 | 4756 | 460 |
| 37x0.75 | 18.6 | 216 | 6328 | 620 |
| 52x0.75 | 21.7 | 281 | 8253 | 833 |
| 61x0.75 | 23.0 | 318 | 9314 | 956 |
| 4x1 | 8.0 | 42 | 1233 | 108 |
| 5x1 | 9.3 | 57 | 1679 | 143 |
| 7x1 | 10.0 | 68 | 1989 | 179 |
| 10x1 | 12.3 | 90 | 2643 | 245 |
| 14x1 | 13.3 | 109 | 3197 | 313 |
| 19x1 | 14.6 | 134 | 3916 | 400 |
| 27x1 | 17.3 | 175 | 5138 | 543 |
| 37x1 | 19.7 | 233 | 6839 | 732 |
| 52x1 | 23.0 | 305 | 8935 | 990 |
| 61x1 | 24.8 | 360 | 10567 | 1166 |
| 4x1.5 | 9.2 | 56 | 1627 | 149 |
| 5x1.5 | 10.0 | 63 | 1856 | 176 |
| 7x1.5 | 10.7 | 75 | 2208 | 224 |
| 10x1.5 | 13.3 | 100 | 2945 | 307 |
| 14x1.5 | 14.4 | 122 | 3575 | 398 |
| 19x1.5 | 15.9 | 150 | 4392 | 513 |
| 27x1.5 | 19.3 | 210 | 6146 | 723 |
| 37x1.5 | 21.5 | 262 | 7696 | 948 |
| 52x1.5 | 25.5 | 360 | 10567 | 1318 |
| 61x1.5 | 27.0 | 406 | 11915 | 1518 |
| 4x2.5 | 10.2 | 64 | 1867 | 199 |
| 5x2.5 | 11.1 | 73 | 2137 | 237 |
| 7x2.5 | 12.0 | 87 | 2554 | 307 |
| 10x2.5 | 14.9 | 117 | 3424 | 425 |
| 14x2.5 | 16.2 | 142 | 4174 | 558 |
| 19x2.5 | 18.3 | 187 | 5496 | 748 |
| 27x2.5 | 21.8 | 246 | 7208 | 1027 |
| 37x2.5 | 24.7 | 325 | 9528 | 1387 |
| 4x4 | 11.8 | 81 | 2361 | 282 |
| 7x4 | 14.0 | 113 | 3298 | 444 |
| 10x4 | 17.6 | 152 | 4458 | 620 |
| 4x6 | 13.0 | 92 | 2684 | 372 |
| 7x6 | 15.5 | 129 | 3771 | 597 |
| 10x6 | 20.1 | 187 | 5496 | 860 |
