ВБШвнг(А)-FRLSLTx |

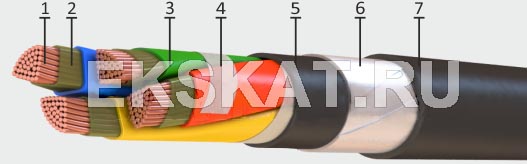

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – термический барьер из слюдосодержащей ленты
3 – изоляция из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
4 – скрепляющая лента
5 – внутренняя оболочка (для количества жил больше 2)
6 – броня из стальных оцинкованных лент
7 - оболочка из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой огнестойкий кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
ВБШвнг(А)-FRLSLTx - 0.66 кВ | ||||
2х1.5ок (N) | 14.5 | 388 | 134 | 3650 |
3х1.5ок (N, РЕ) | 15.1 | 422 | 141 | 3872 |
3х1.5ок | 15.1 | 422 | 141 | 3872 |
4х1.5ок (РЕ) | 16.1 | 480 | 156 | 4301 |
4х1.5ок (N) | 16.1 | 480 | 156 | 4301 |
5х1.5ок (N, РЕ) | 17.3 | 544 | 166 | 4623 |
2х2.5ок (N) | 15.3 | 440 | 148 | 4029 |
3х2.5ок (N, РЕ) | 15.9 | 484 | 156 | 4265 |
3х2.5ок | 15.9 | 484 | 156 | 4265 |
4х2.5ок (РЕ) | 17.1 | 556 | 172 | 4744 |
4х2.5ок (N) | 17.1 | 556 | 172 | 4744 |
5х2.5ок (N, РЕ) | 18.4 | 631 | 183 | 5087 |
2х4ок (N) | 16.6 | 532 | 176 | 4764 |
3х4ок (N, РЕ) | 17.4 | 593 | 185 | 5055 |
3х4ок | 17.4 | 593 | 185 | 5055 |
4х4ок (РЕ) | 18.7 | 683 | 206 | 5653 |
4х4ок (N) | 18.7 | 683 | 206 | 5653 |
5х4ок (N, РЕ) | 20.2 | 790 | 219 | 6060 |
2х6ок (N) | 17.6 | 608 | 196 | 5298 |
3х6ок (N, РЕ) | 18.4 | 688 | 205 | 5603 |
3х6ок | 18.4 | 688 | 205 | 5603 |
4х6ок (РЕ) | 19.9 | 807 | 229 | 6267 |
4х6ок (N) | 19.9 | 807 | 229 | 6267 |
5х6ок (N, РЕ) | 21.5 | 938 | 242 | 6695 |
2х10ок (N) | 20.0 | 815 | 255 | 6852 |
3х10ок (N, РЕ) | 21.0 | 937 | 268 | 7277 |
3х10ок | 21.0 | 937 | 268 | 7277 |
4х10ок (РЕ) | 22.8 | 1115 | 300 | 8201 |
4х10ок (N) | 22.8 | 1115 | 300 | 8201 |
5х10ок (N, РЕ) | 25.2 | 1341 | 332 | 9218 |
2х16мк (N) | 23.3 | 1111 | 301 | 8031 |
3х16мк (N, РЕ) | 24.9 | 1320 | 313 | 8472 |
3х16мк | 24.9 | 1320 | 313 | 8472 |
4х16мк (РЕ) | 27.1 | 1586 | 366 | 10006 |
4х16мк (N) | 27.1 | 1586 | 366 | 10006 |
5х16мк (N, РЕ) | 29.6 | 1872 | 384 | 10623 |
2х25мк (N) | 25.9 | 1456 | 449 | 11934 |
3х25мк (N, РЕ) | 27.4 | 1724 | 533 | 14338 |
3х25мк | 27.4 | 1724 | 533 | 14338 |
4х25мк (РЕ) | 29.8 | 2091 | 520 | 14149 |
4х25мк (N) | 29.8 | 2091 | 520 | 14149 |
5х25мк (N, РЕ) | 33.0 | 2535 | 561 | 15439 |
2х35мк (N) | 27.9 | 1760 | 519 | 13745 |
3х35мк (N, РЕ) | 29.5 | 2114 | 533 | 14338 |
3х35мк | 29.5 | 2114 | 533 | 14338 |
4х35мк (РЕ) | 32.7 | 2627 | 617 | 16668 |
4х35мк (N) | 32.7 | 2627 | 617 | 16668 |
5х35мк (N, РЕ) | 36.5 | 3300 | 662 | 18238 |
2х50мк (N) | 30.9 | 2208 | 286 | 8080 |
3х50мк (N, РЕ) | 33.1 | 2719 | 408 | 11572 |
3х50мк | 33.1 | 2719 | 408 | 11572 |
4х50мк (РЕ) | 37.1 | 3501 | 500 | 14106 |
4х50мк (N) | 37.1 | 3501 | 500 | 14106 |
5х50мк (N, РЕ) | 40.6 | 4187 | 601 | 17003 |
4х50мс (РЕ) | 35.1 | 3186 | 500 | 14106 |
4х50мс (N) | 35.1 | 3186 | 500 | 14106 |
ВБШвнг(А)-FRLSLTx - 1 кВ с круглыми жилами | ||||
2х1.5ок (N) | 15.3 | 428 | 170 | - |
3х1.5ок (N, РЕ) | 16.0 | 467 | 179 | - |
3х1.5ок | 16.0 | 467 | 179 | - |
4х1.5ок (РЕ) | 17.1 | 531 | 201 | - |
4х1.5ок (N) | 17.1 | 531 | 201 | - |
5х1.5ок (N, РЕ) | 18.4 | 601 | 227 | - |
2х2.5ок (N) | 16.1 | 482 | 167 | 4548 |
3х2.5ок (N, РЕ) | 16.8 | 530 | 177 | 4862 |
3х2.5ок | 16.8 | 530 | 177 | 4862 |
4х2.5ок (РЕ) | 18.0 | 606 | 198 | 5455 |
4х2.5ок (N) | 18.0 | 606 | 198 | 5455 |
5х2.5ок (N, РЕ) | 19.4 | 693 | 212 | 5881 |
2х4ок (N) | 17.8 | 595 | 208 | 5629 |
3х4ок (N, РЕ) | 18.7 | 663 | 221 | 6052 |
3х4ок | 18.7 | 663 | 221 | 6052 |
4х4ок (РЕ) | 20.1 | 771 | 249 | 6844 |
4х4ок (N) | 20.1 | 771 | 249 | 6844 |
5х4ок (N, РЕ) | 21.8 | 892 | 266 | 7391 |
2х6ок (N) | 18.8 | 680 | 231 | 6219 |
3х6ок (N, РЕ) | 19.7 | 767 | 244 | 6667 |
3х6ок | 19.7 | 767 | 244 | 6667 |
4х6ок (РЕ) | 21.3 | 902 | 275 | 7542 |
4х6ок (N) | 21.3 | 902 | 275 | 7542 |
5х6ок (N, РЕ) | 23.1 | 1050 | 292 | 8118 |
2х10ок (N) | 20.4 | 841 | 268 | 7196 |
3х10ок (N, РЕ) | 21.5 | 966 | 282 | 7676 |
3х10ок | 21.5 | 966 | 282 | 7676 |
4х10ок (РЕ) | 23.3 | 1149 | 317 | 8680 |
4х10ок (N) | 23.3 | 1149 | 317 | 8680 |
5х10ок (N, РЕ) | 25.7 | 1382 | 351 | 9763 |
2х16мк (N) | 24.1 | 1170 | 315 | 8410 |
3х16мк (N, РЕ) | 25.4 | 1354 | 329 | 8913 |
3х16мк | 25.4 | 1354 | 329 | 8913 |
4х16мк (РЕ) | 27.6 | 1626 | 385 | 10545 |
4х16мк (N) | 27.6 | 1626 | 385 | 10545 |
5х16мк (N, РЕ) | 30.1 | 1919 | 405 | 11126 |
2х25мк (N) | 26.3 | 1489 | 466 | 12403 |
3х25мк (N, РЕ) | 27.8 | 1763 | 484 | 13090 |
3х25мк | 27.8 | 1763 | 484 | 13090 |
4х25мк (РЕ) | 30.3 | 2139 | 544 | 14811 |
4х25мк (N) | 30.3 | 2139 | 544 | 14811 |
5х25мк (N, РЕ) | 33.6 | 2587 | 588 | 16186 |
2х35мк (N) | 28.3 | 1796 | 538 | 14256 |
3х35мк (N, РЕ) | 29.9 | 2154 | 554 | 14936 |
3х35мк | 29.9 | 2154 | 554 | 14936 |
4х35мк (РЕ) | 33.1 | 2674 | 643 | 17399 |
4х35мк (N) | 33.1 | 2674 | 643 | 17399 |
5х35мк (N, РЕ) | 37.1 | 3358 | 692 | 19064 |
2х50мк (N) | 31.3 | 2248 | 297 | 8397 |
3х50мк (N, РЕ) | 33.6 | 2764 | 426 | 12074 |
3х50мк | 33.6 | 2764 | 426 | 12074 |
4х50мк (РЕ) | 37.6 | 3563 | 521 | 14726 |
4х50мк (N) | 37.6 | 3563 | 521 | 14726 |
5х50мк (N, РЕ) | 41.1 | 4251 | 626 | 17740 |
2х70мк (N) | 35.1 | 2950 | 341 | 9657 |
2х95мк (N) | 40.1 | 3972 | 407 | 11531 |
2х120мк (N) | 43.5 | 4753 | 444 | 12588 |
2х150мк (N) | 48.3 | 5840 | 539 | 15238 |
2х185мк (N) | 53.1 | 7365 | 646 | 18311 |
2х240мк (N) | 59.7 | 9321 | 754 | 21403 |
ВБШвнг(А)-FRLSLTx - 1 кВ с секторными жилами | ||||
3х50мс (N, РЕ) | 33.7 | 2619 | 426 | 12074 |
3х50мс | 33.7 | 2619 | 426 | 12074 |
4х50мс (N) | 35.7 | 3342 | 521 | 14726 |
4х50мс (РЕ) | 35.7 | 3342 | 521 | 14726 |
5х50мс (N, РЕ) | 38.7 | 4033 | 626 | 17740 |
3х70мс (N, РЕ) | 37.5 | 3485 | 495 | 13955 |
3х70мс | 37.5 | 3485 | 495 | 13955 |
4х70мс (РЕ) | 38.9 | 4266 | 614 | 17378 |
4х70мс (N) | 38.9 | 4266 | 614 | 17378 |
5х70мс (N, РЕ) | 42.3 | 5191 | 708 | 20052 |
3х95мс (N, РЕ) | 41.4 | 4454 | 615 | 17527 |
3х95мс | 41.4 | 4454 | 615 | 17527 |
4х95мс (РЕ) | 42.9 | 5505 | 744 | 21106 |
4х95мс (N) | 42.9 | 5505 | 744 | 21106 |
5х95мс (N, РЕ) | 47.5 | 6841 | 923 | 26120 |
3х120мс (N, РЕ) | 44.4 | 5357 | 668 | 18913 |
3х120мс | 44.4 | 5357 | 668 | 18913 |
4х120мс (РЕ) | 46.7 | 6732 | 841 | 23741 |
4х120мс (N) | 46.7 | 6732 | 841 | 23741 |
5х120мс (N, РЕ) | 50.8 | 8202 | 1008 | 28557 |
3х150мс (N, РЕ) | 48.2 | 6452 | 779 | 22099 |
3х150мс | 48.2 | 6452 | 779 | 22099 |
4х150мс (РЕ) | 50.2 | 8067 | 1014 | 28735 |
4х150мс (N) | 50.2 | 8067 | 1014 | 28735 |
5х150мс (N, РЕ) | 56.2 | 10526 | 1186 | 33671 |
3х185мс (N, РЕ) | 53.1 | 8085 | 962 | 27257 |
3х185мс | 53.1 | 8085 | 962 | 27257 |
4х185мс (РЕ) | 55.8 | 10248 | 1175 | 33371 |
4х185мс (N) | 55.8 | 10248 | 1175 | 33371 |
5х185мс (N, РЕ) | 60.8 | 12560 | 1458 | 41346 |
3х240мс (N, РЕ) | 59.1 | 10230 | 1128 | 31990 |
3х240мс | 59.1 | 10230 | 1128 | 31990 |
4х240мс (РЕ) | 61.4 | 12851 | 1462 | 41469 |
4х240мс (N) | 61.4 | 12851 | 1462 | 41469 |
5х240мс (N, РЕ) | 68.0 | 15723 | 1723 | 48926 |
