КППГЭнг(А)-HF |

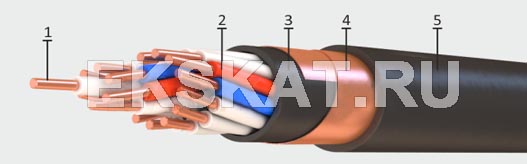

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – изоляция из полимерной композиции, не содержащей галогенов
3 – внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием
4 – экран из медной или алюминиевой фольги
5 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения
Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.
Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.
Применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
| Число жил, сечение мм 2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| 4x1,0 | 10,7 | 185 |
| 5x1,0 | 11,4 | 210 |
| 7x1,0 | 12,1 | 248 |
| 10x1,0 | 14,9 | 357 |
| 14x1,0 | 15,9 | 420 |
| 19x1,0 | 17,3 | 511 |
| 27x1,0 | 19,9 | 680 |
| 37x1,0 | 21,9 | 848 |
| 52х1,0 | 25,8 | 1161 |
| 4x1,5 | 11,3 | 218 |
| 5x1,5 | 12,1 | 248 |
| 7x1,5 | 12,7 | 293 |
| 10x1,5 | 15,9 | 431 |
| 14x1,5 | 17 | 516 |
| 19x1,5 | 18,5 | 635 |
| 27x1,5 | 21,5 | 852 |
| 37x1 ,5 | 24,3 | 1112 |
| 52х1,5 | 27,9 | 1480 |
| 4x2,5 | 12,2 | 271 |
| 5x2,5 | 13,6 | 333 |
| 7x2,5 | 14,5 | 407 |
| 10x2,5 | 17,5 | 570 |
| 14x2,5 | 18,7 | 694 |
| 19x2,5 | 20,5 | 869 |
| 27x2,5 | 24,5 | 1217 |
| 37x2,5 | 27,1 | 1550 |
| 52х2,5 | 31,3 | 2031 |
| 4x4,0 | 14,4 | 391 |
| 7x4,0 | 16,6 | 565 |
| 10x4,0 | 20,2 | 801 |
| 4x6,0 | 15,6 | 499 |
| 7x6,0 | 18,1 | 738 |
| 10x6,0 | 22,2 | 1055 |
