ВВГЭнг(А)-LSLTx |

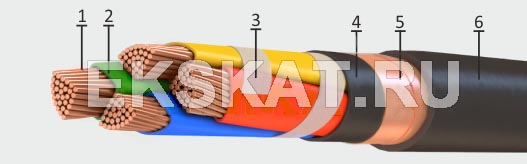

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – изоляция из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
3 – скрепляющая лента
4 – внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения (для сечений выше 16 мм2 и для количества жил больше 2)
5 - общий экран из медной ленты или фольги
6 – наружная оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой кабель, не распространяющий горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
| Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
| ВВГЭнг(А)-LSLTx - 0.66 кВ | ||||
| 2х1.5ок (N) | 11.1 | 218 | 95 | 2615 |
| 3х1.5ок (N, РЕ) | 11.5 | 241 | 100 | 2776 |
| 3х1.5ок | 11.5 | 241 | 100 | 2776 |
| 4х1.5ок (РЕ) | 12.2 | 276 | 110 | 3059 |
| 4х1.5ок (N) | 12.2 | 276 | 110 | 3059 |
| 5х1.5ок (N, РЕ) | 13.0 | 314 | 118 | 3296 |
| 2х2.5ок (N) | 11.9 | 260 | 108 | 2955 |
| 3х2.5ок (N, РЕ) | 12.4 | 293 | 114 | 3137 |
| 3х2.5ок | 12.4 | 293 | 114 | 3137 |
| 4х2.5ок (РЕ) | 13.2 | 340 | 125 | 3469 |
| 4х2.5ок (N) | 13.2 | 340 | 125 | 3469 |
| 5х2.5ок (N, РЕ) | 14.1 | 390 | 134 | 3736 |
| 2х4ок (N) | 13.3 | 334 | 132 | 3600 |
| 3х4ок (N, РЕ) | 13.8 | 383 | 139 | 3834 |
| 3х4ок | 13.8 | 383 | 139 | 3834 |
| 4х4ок (РЕ) | 14.8 | 450 | 155 | 4270 |
| 4х4ок (N) | 14.8 | 450 | 155 | 4270 |
| 5х4ок (N, РЕ) | 15.9 | 523 | 166 | 4602 |
| 2х6ок (N) | 14.2 | 404 | 150 | 4085 |
| 3х6ок (N, РЕ) | 14.9 | 470 | 158 | 4340 |
| 3х6ок | 14.9 | 470 | 158 | 4340 |
| 4х6ок (РЕ) | 16.0 | 558 | 176 | 4842 |
| 4х6ок (N) | 16.0 | 558 | 176 | 4842 |
| 5х6ок (N, РЕ) | 17.2 | 656 | 188 | 5205 |
| 2х10ок (N) | 16.7 | 579 | 203 | 5467 |
| 3х10ок (N, РЕ) | 17.5 | 685 | 214 | 5832 |
| 3х10ок | 17.5 | 685 | 214 | 5832 |
| 4х10ок (РЕ) | 18.9 | 826 | 239 | 6563 |
| 4х10ок (N) | 18.9 | 826 | 239 | 6563 |
| 5х10ок (N, РЕ) | 20.5 | 979 | 254 | 7051 |
| 2х16мк (N) | 19.9 | 843 | 244 | 6553 |
| 3х16мк (N, РЕ) | 21.0 | 1008 | 256 | 6946 |
| 3х16мк | 21.0 | 1008 | 256 | 6946 |
| 4х16мк (РЕ) | 22.8 | 1228 | 286 | 7817 |
| 4х16мк (N) | 22.8 | 1228 | 286 | 7817 |
| 5х16мк (N, РЕ) | 25.2 | 1515 | 302 | 8341 |
| 2х25мк (N) | 22.2 | 1130 | 367 | 9768 |
| 3х25мк (N, РЕ) | 23.4 | 1382 | 391 | 10582 |
| 3х25мк | 23.4 | 1382 | 391 | 10582 |
| 4х25мк (РЕ) | 25.9 | 1753 | 439 | 11974 |
| 4х25мк (N) | 25.9 | 1753 | 439 | 11974 |
| 5х25мк (N, РЕ) | 28.2 | 2100 | 459 | 12709 |
| 2х35мк (N) | 24.5 | 1457 | 440 | 11679 |
| 3х35мк (N, РЕ) | 25.9 | 1795 | 455 | 12273 |
| 3х35мк | 25.9 | 1795 | 455 | 12273 |
| 4х35мк (РЕ) | 28.3 | 2220 | 510 | 13859 |
| 4х35мк (N) | 28.3 | 2220 | 510 | 13859 |
| 5х35мк (N, РЕ) | 30.9 | 2670 | 550 | 15119 |
| 2х50мк (N) | 27.5 | 1873 | 274 | 7740 |
| 3х50мк (N, РЕ) | 29.1 | 2325 | 376 | 10670 |
| 3х50мк | 29.1 | 2325 | 376 | 10670 |
| 4х50мк (РЕ) | 32.3 | 2930 | 446 | 12664 |
| 4х50мк (N) | 32.3 | 2930 | 446 | 12664 |
| 5х50мк (N, РЕ) | 35.8 | 3575 | 539 | 15238 |
| ВВГЭнг(А)-LSLTx - 1 кВ | ||||
| 2х1.5ок (N) | 11.9 | 247 | 110 | 3016 |
| 3х1.5ок (N, РЕ) | 12.4 | 273 | 117 | 3229 |
| 3х1.5ок | 12.4 | 273 | 117 | 3229 |
| 4х1.5ок (РЕ) | 13.2 | 313 | 130 | 3592 |
| 4х1.5ок (N) | 13.2 | 313 | 130 | 3592 |
| 5х1.5ок (N, РЕ) | 14.1 | 356 | 139 | 3890 |
| 2х2.5ок (N) | 12.7 | 291 | 124 | 3385 |
| 3х2.5ок (N, РЕ) | 13.2 | 327 | 131 | 3624 |
| 3х2.5ок | 13.2 | 327 | 131 | 3624 |
| 4х2.5ок (РЕ) | 14.1 | 379 | 146 | 4044 |
| 4х2.5ок (N) | 14.1 | 379 | 146 | 4044 |
| 5х2.5ок (N, РЕ) | 15.2 | 437 | 157 | 4376 |
| 2х4ок (N) | 14.5 | 386 | 159 | 4328 |
| 3х4ок (N, РЕ) | 15.1 | 439 | 170 | 4663 |
| 3х4ок | 15.1 | 439 | 170 | 4663 |
| 4х4ок (РЕ) | 16.2 | 516 | 190 | 5253 |
| 4х4ок (N) | 16.2 | 516 | 190 | 5253 |
| 5х4ок (N, РЕ) | 17.5 | 602 | 205 | 5697 |
| 2х6ок (N) | 15.4 | 459 | 179 | 4867 |
| 3х6ок (N, РЕ) | 16.2 | 530 | 191 | 5234 |
| 3х6ок | 16.2 | 530 | 191 | 5234 |
| 4х6ок (РЕ) | 17.4 | 631 | 214 | 5905 |
| 4х6ок (N) | 17.4 | 631 | 214 | 5905 |
| 5х6ок (N, РЕ) | 18.8 | 737 | 230 | 6387 |
| 2х10ок (N) | 17.1 | 600 | 179 | 4867 |
| 3х10ок (N, РЕ) | 17.9 | 708 | 226 | 6172 |
| 3х10ок | 17.9 | 708 | 226 | 6172 |
| 4х10ок (РЕ) | 19.4 | 853 | 254 | 6970 |
| 4х10ок (N) | 19.4 | 853 | 254 | 6970 |
| 5х10ок (N, РЕ) | 21.0 | 1010 | 270 | 7503 |
| 2х16мк (N) | 20.3 | 869 | 257 | 6884 |
| 3х16мк (N, РЕ) | 21.4 | 1037 | 269 | 7327 |
| 3х16мк | 21.4 | 1037 | 269 | 7327 |
| 4х16мк (РЕ) | 23.3 | 1265 | 302 | 8272 |
| 4х16мк (N) | 23.3 | 1265 | 302 | 8272 |
| 5х16мк (N, РЕ) | 25.7 | 1556 | 320 | 8848 |
| 2х25мк (N) | 22.6 | 1159 | 383 | 10188 |
| 3х25мк (N, РЕ) | 24.2 | 1461 | 409 | 11076 |
| 3х25мк | 24.2 | 1461 | 409 | 11076 |
| 4х25мк (РЕ) | 26.3 | 1791 | 461 | 12570 |
| 4х25мк (N) | 26.3 | 1791 | 461 | 12570 |
| 5х25мк (N, РЕ) | 28.8 | 2152 | 483 | 13375 |
| 2х35мк (N) | 24.9 | 1489 | 458 | 12145 |
| 3х35мк (N, РЕ) | 26.3 | 1831 | 475 | 12818 |
| 3х35мк | 26.3 | 1831 | 475 | 12818 |
| 4х35мк (РЕ) | 28.8 | 2262 | 534 | 14517 |
| 4х35мк (N) | 28.8 | 2262 | 534 | 14517 |
| 5х35мк (N, РЕ) | 31.9 | 2768 | 577 | 15862 |
| 2х50мк (N) | 27.9 | 1909 | 284 | 8034 |
| 3х50мк (N, РЕ) | 29.5 | 2365 | 394 | 11168 |
| 3х50мк | 29.5 | 2365 | 394 | 11168 |
| 4х50мк (РЕ) | 32.8 | 2984 | 467 | 13273 |
| 4х50мк (N) | 32.8 | 2984 | 467 | 13273 |
| 5х50мк (N, РЕ) | 36.3 | 3632 | 564 | 15964 |
| 2x70мк (N) | 30.9 | 2492 | 320 | 9048 |
| 2x95мк (N) | 36.3 | 3411 | 383 | 10848 |
| 2x120мк (N) | 39.3 | 4091 | 420 | 11886 |
| 2x150мк (N) | 44.1 | 5112 | 513 | 14458 |
| 2x185мк (N) | 48.5 | 6279 | 614 | 17365 |
| 2x240мк (N) | 55.1 | 8096 | 716 | 20373 |
