АВВГЭнг(А)-LSLTx |

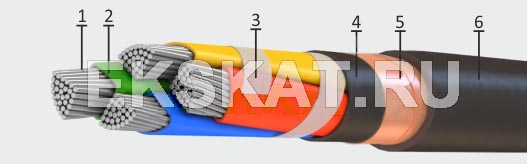

Элементы конструкции:
1 – токопроводящая жила, скрученная из алюминиевых проволок
2 – изоляция из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
3 – скрепляющая лента
4 – внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения (для сечений выше 16 мм2 и для количества жил больше 2)
5 - общий экран из медной ленты или фольги
6 – наружная оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой кабель, не распространяющий горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
| Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
| АВВГЭнг(А)-LSLTx - 0.66 кВ | ||||
| 2х2.5ок (N) | 11.9 | 127 | 108 | 2955 |
| 3х2.5ок (N, РЕ) | 12.4 | 140 | 114 | 3137 |
| 3х2.5ок | 12.4 | 140 | 114 | 3137 |
| 4х2.5ок (РЕ) | 13.2 | 164 | 125 | 3469 |
| 4х2.5ок (N) | 13.2 | 164 | 125 | 3469 |
| 5х2.5ок (N, РЕ) | 14.1 | 189 | 134 | 3736 |
| 2х4ок (N) | 13.3 | 170 | 132 | 3600 |
| 3х4ок (N, РЕ) | 13.9 | 188 | 139 | 3834 |
| 3х4ок | 13.9 | 188 | 139 | 3834 |
| 4х4ок (РЕ) | 14.8 | 222 | 155 | 4270 |
| 4х4ок (N) | 14.8 | 222 | 155 | 4270 |
| 5х4ок (N, РЕ) | 15.9 | 258 | 166 | 4602 |
| 2х6ок (N) | 14.2 | 204 | 150 | 4085 |
| 3х6ок (N, РЕ) | 14.9 | 227 | 158 | 4340 |
| 3х6ок | 14.9 | 227 | 158 | 4340 |
| 4х6ок (РЕ) | 16.0 | 269 | 176 | 4842 |
| 4х6ок (N) | 16.0 | 269 | 176 | 4842 |
| 5х6ок (N, РЕ) | 17.2 | 317 | 188 | 5205 |
| 2х10ок (N) | 16.6 | 300 | 203 | 5467 |
| 3х10ок (N, РЕ) | 17.4 | 335 | 214 | 5832 |
| 3х10ок | 17.4 | 335 | 214 | 5832 |
| 4х10ок (РЕ) | 18.8 | 399 | 239 | 6563 |
| 4х10ок (N) | 18.8 | 399 | 239 | 6563 |
| 5х10ок (N, РЕ) | 20.4 | 473 | 254 | 7051 |
| 2х16ок (N) | 18.7 | 404 | 244 | 6553 |
| 3х16ок (N, РЕ) | 19.7 | 455 | 256 | 6946 |
| 3х16ок | 19.7 | 455 | 256 | 6946 |
| 4х16ок (РЕ) | 21.3 | 546 | 286 | 7817 |
| 4х16ок (N) | 21.3 | 546 | 286 | 7817 |
| 5х16ок (N, РЕ) | 23.2 | 648 | 302 | 8341 |
| 2х25ок (N) | 21.8 | 585 | 367 | 9768 |
| 3х25ок (N, РЕ) | 23.0 | 664 | 391 | 10582 |
| 3х25ок | 23.0 | 664 | 391 | 10582 |
| 4х25ок (РЕ) | 25.4 | 834 | 439 | 11974 |
| 4х25ок (N) | 25.4 | 834 | 439 | 11974 |
| 5х25oк (N, РЕ) | 27.8 | 992 | 459 | 12709 |
| 2х35oк (N) | 24.1 | 754 | 440 | 11679 |
| 3х35oк (N, РЕ) | 25.5 | 856 | 455 | 12273 |
| 3х35oк | 25.5 | 856 | 455 | 12273 |
| 4х35oк (РЕ) | 27.8 | 1033 | 510 | 13859 |
| 4х35oк (N) | 27.8 | 1033 | 510 | 13859 |
| 5х35oк (N, РЕ) | 30.4 | 1231 | 550 | 15119 |
| 2х50мк (N) | 27.5 | 1022 | 274 | 7740 |
| 3х50мк (N, РЕ) | 29.1 | 1168 | 376 | 10670 |
| 3х50мк | 29.1 | 1168 | 376 | 10670 |
| 4х50мк (РЕ) | 32.3 | 1451 | 446 | 12664 |
| 4х50мк (N) | 32.3 | 1451 | 446 | 12664 |
| 5х50мк (N, РЕ) | 35.8 | 1734 | 539 | 15238 |
| АВВГЭнг(А)-LSLTx - 1 кВ | ||||
| 2х2.5ок (N) | 12.7 | 150 | 124 | 3385 |
| 3х2.5ок (N, РЕ) | 13.3 | 165 | 131 | 3624 |
| 3х2.5ок | 13.3 | 165 | 131 | 3624 |
| 4х2.5ок (РЕ) | 14.2 | 193 | 146 | 4044 |
| 4х2.5ок (N) | 14.2 | 193 | 146 | 4044 |
| 5х2.5ок (N, РЕ) | 15.2 | 226 | 157 | 4376 |
| 2х4ок (N) | 14.5 | 210 | 159 | 4328 |
| 3х4ок (N, РЕ) | 15.2 | 232 | 170 | 4663 |
| 3х4ок | 15.2 | 232 | 170 | 4663 |
| 4х4ок (РЕ) | 16.3 | 273 | 190 | 5253 |
| 4х4ок (N) | 16.3 | 273 | 190 | 5253 |
| 5х4ок (N, РЕ) | 17.6 | 321 | 205 | 5697 |
| 2х6ок (N) | 15.4 | 247 | 179 | 4867 |
| 3х6ок (N, РЕ) | 16.2 | 275 | 191 | 5234 |
| 3х6ок | 16.2 | 275 | 191 | 5234 |
| 4х6ок (РЕ) | 17.4 | 327 | 214 | 5905 |
| 4х6ок (N) | 17.4 | 327 | 214 | 5905 |
| 5х6ок (N, РЕ) | 18.8 | 382 | 230 | 6387 |
| 2х10ок (N) | 17.0 | 316 | 214 | 5764 |
| 3х10ок (N, РЕ) | 17.8 | 354 | 226 | 6172 |
| 3х10ок | 17.8 | 354 | 226 | 6172 |
| 4х10ок (РЕ) | 19.3 | 422 | 254 | 6970 |
| 4х10ок (N) | 19.3 | 422 | 254 | 6970 |
| 5х10ок (N, РЕ) | 20.9 | 498 | 270 | 7503 |
| 2х16ок (N) | 19.1 | 423 | 257 | 6884 |
| 3х16ок (N, РЕ) | 20.1 | 476 | 269 | 7327 |
| 3х16ок | 20.1 | 476 | 269 | 7327 |
| 4х16ок (РЕ) | 21.8 | 572 | 302 | 8272 |
| 4х16ок (N) | 21.8 | 572 | 302 | 8272 |
| 5х16ок (N, РЕ) | 23.9 | 677 | 320 | 8848 |
| 2х25ок (N) | 22.2 | 608 | 383 | 10188 |
| 3х25ок (N, РЕ) | 23.5 | 689 | 409 | 11076 |
| 3х25ок | 23.5 | 689 | 409 | 11076 |
| 4х25ок (РЕ) | 25.9 | 864 | 461 | 12570 |
| 4х25ок (N) | 25.9 | 864 | 461 | 12570 |
| 5х25oк (N, РЕ) | 28.3 | 1028 | 483 | 13375 |
| 2х35oк (N) | 24.5 | 780 | 458 | 12145 |
| 3х35oк (N, РЕ) | 25.9 | 885 | 475 | 12818 |
| 3х35oк | 25.9 | 885 | 475 | 12818 |
| 4х35oк (РЕ) | 28.3 | 1067 | 534 | 14517 |
| 4х35oк (N) | 28.3 | 1067 | 534 | 14517 |
| 5х35oк (N, РЕ) | 31.0 | 1271 | 577 | 15862 |
| 2х50мк (N) | 27.9 | 1053 | 284 | 8034 |
| 3х50мк (N, РЕ) | 30.0 | 1203 | 394 | 11168 |
| 3х50мк | 30.0 | 1203 | 394 | 11168 |
| 4х50мк (РЕ) | 32.8 | 1499 | 467 | 13273 |
| 4х50мк (N) | 32.8 | 1499 | 467 | 13273 |
| 5х50мк (N, РЕ) | 36.3 | 1784 | 564 | 15964 |
| 2х70мк (N) | 30.9 | 1336 | 320 | 9048 |
| 2х95мк (N) | 36.3 | 1839 | 383 | 10848 |
| 2х120мк (N) | 39.3 | 2193 | 420 | 11886 |
| 2х150мк (N) | 44.1 | 2783 | 513 | 14458 |
| 2х185мк (N) | 48.5 | 3377 | 614 | 17365 |
| 2х240мк (N) | 55.1 | 4363 | 719 | 20373 |
