КППГнг(А)-HF |

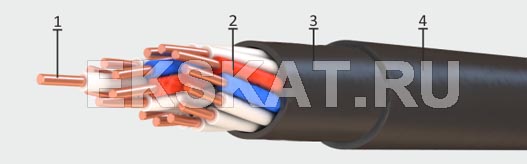

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – изоляция из полимерной композиции, не содержащей галогенов
3 – внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием
4 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения
Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.
Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.
Применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Число жил, сечение мм 2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
4x1,0 | 13,9 | 274 |
5x1,0 | 14,9 | 316 |
7x1,0 | 15,9 | 370 |
10x1,0 | 19,4 | 522 |
14x1,0 | 20,8 | 612 |
19x1,0 | 22,8 | 748 |
27x1,0 | 27,6 | 1065 |
37x1,0 | 30,5 | 1320 |
52х1,0 | 35,8 | 1789 |
4x1,5 | 14,5 | 310 |
5x1,5 | 15,6 | 362 |
7x1,5 | 16,7 | 426 |
10x1,5 | 20,4 | 605 |
14x1,5 | 21,9 | 718 |
19x1,5 | 24,9 | 937 |
27x1,5 | 29,1 | 1261 |
37x1 ,5 | 32,3 | 1578 |
52х1,5 | 37,9 | 2147 |
4x2,5 | 15,4 | 376 |
5x2,5 | 16,6 | 444 |
7x2,5 | 17,9 | 529 |
10x2,5 | 22,0 | 758 |
14x2,5 | 24,4 | 964 |
19x2,5 | 26,9 | 1197 |
27x2,5 | 31,6 | 1627 |
37x2,5 | 35,5 | 2096 |
52х2,5 | 41,2 | 2818 |
4x4,0 | 17,1 | 487 |
7x4,0 | 19,9 | 702 |
10x4,0 | 25,4 | 1067 |
4x6,0 | 18,3 | 601 |
7x6,0 | 21,4 | 886 |
10x6,0 | 27,5 | 1343 |
