ПвПГнг(А)-HF |

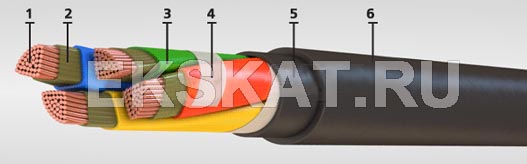

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – изоляция из сшитого полиэтилена
3 – скрепляющая лента
4 – внутренняя оболочка
5 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Преимущественно применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Число и номинальное сечение токопроводящих жил, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
1х1.5ок | 9.5 | 131 |
1х2.5ок | 9.9 | 148 |
1х4ок | 10.3 | 171 |
1х6ок | 10.8 | 198 |
1х10ок | 11.7 | 251 |
1?16мк | 13.3 | 342 |
1?25мк | 14.4 | 449 |
1х35мк | 15.4 | 556 |
1?50мк | 17.3 | 712 |
1?70мк | 19.0 | 944 |
1?95мк | 20.9 | 1218 |
1?120мк | 22.6 | 1476 |
1?150мк | 25.2 | 1829 |
1?185мк | 27.2 | 2227 |
1?240мк | 29.9 | 2802 |
1?300мк | 32.2 | 3379 |
1?400мк | 36.1 | 4311 |
1?500мк | 39.6 | 5441 |
1?630мк | 44.3 | 6887 |
2?1.5ок (N) | 12.4 | 229 |
2?2.5ок (N) | 13.1 | 270 |
2?4ок (N) | 14.1 | 327 |
2?6ок (N) | 15.1 | 440 |
2?10ок (N) | 16.7 | 523 |
2?16мк (N) | 19.9 | 763 |
2?25мк (N) | 22.2 | 1030 |
2?35мк (N) | 24.6 | 1321 |
2?50мк (N) | 27.8 | 1706 |
2?70мк (N) | 31.2 | 2289 |
2?95мк (N) | 35.8 | 3074 |
2?120мк (N) | 39.2 | 3756 |
2?150мк (N) | 44.0 | 4704 |
2?185мк (N) | 48.4 | 5799 |
2?240мк (N) | 53.8 | 7330 |
3?1.5ок | 12.8 | 250 |
3?1.5ок (N,РЕ) | 12.8 | 250 |
3?2.5ок | 13.6 | 300 |
3?2.5ок (N,РЕ) | 13.6 | 300 |
3?4ок (N,РЕ) | 14.6 | 370 |
3х4ок | 14.6 | 370 |
3?6ок (N,РЕ) | 15.7 | 454 |
3х6ок | 15.7 | 454 |
3?10ок (N,РЕ) | 17.5 | 618 |
3х10ок | 17.5 | 618 |
3?16мк (N,РЕ) | 20.9 | 910 |
3?16мк | 20.9 | 910 |
3?25мк (N,РЕ) | 23.4 | 1258 |
3?25мк | 2.4 | 1258 |
3?35мк (N,РЕ) | 25.9 | 1630 |
3х35мк | 25.9 | 1630 |
3?50мк (N,РЕ) | 29.3 | 2119 |
3?50мк | 29.3 | 2119 |
3?50мc+1?25мк (РЕ) | 32.3 | 2358 |
3?50мc+1?25мк (N) | 32.3 | 2358 |
3?50мc (N,РЕ) | 29.4 | 2036 |
3?50мc | 29.4 | 2036 |
3?70мc+1?35мк (РЕ) | 36.3 | 3192 |
3?70мc+1?35мк (N) | 36.3 | 3192 |
3?70мc (N,РЕ) | 33.3 | 2767 |
3?70мc | 33.3 | 2767 |
3?95мc+1?50мк (РЕ) | 39.9 | 4132 |
3?95мc+1?50мк (N) | 39.9 | 4132 |
3?95мc (N,РЕ) | 36.7 | 3593 |
3?95мc | 36.7 | 3593 |
3?120мc (N,РЕ) | 40.1 | 4410 |
3?120мc | 40.1 | 4410 |
3?120мc+1?70мк (РЕ) | 43.4 | 5147 |
3?120мc+1?70мк (N) | 43.4 | 5147 |
3?150мc+1?70мк (РЕ) | 47.4 | 6191 |
3?150мc+1?70мк (N) | 47.4 | 6191 |
3?150мc (N,РЕ) | 44.0 | 5416 |
3?150мc | 44.0 | 5416 |
3?185мc+1?95мк (РЕ) | 51.4 | 7578 |
3?185мc+1?95мк (N) | 51.4 | 7578 |
3?185мc (N,РЕ) | 48.5 | 6608 |
3?185мc | 48.5 | 6608 |
3?240мc+1?120мк (РЕ) | 57.4 | 9728 |
3?240мc+1?120мк (N) | 57.4 | 9728 |
3?240мc (N,РЕ) | 53.2 | 8354 |
3?240мc | 53.2 | 8354 |
4?1.5ок (N) | 13.5 | 285 |
4?1.5ок (РЕ) | 13.5 | 285 |
4?2.5ок (N) | 14.5 | 346 |
4?2.5ок (РЕ) | 14.3 | 346 |
4?4ок (РЕ) | 15.6 | 432 |
4?4ок (N) | 15.6 | 432 |
4?6ок (РЕ) | 16.8 | 536 |
4?6ок (N) | 16.8 | 536 |
4?10ок (РЕ) | 18.8 | 743 |
4?10ок (N) | 18.8 | 743 |
4?16мк (РЕ) | 22.7 | 1105 |
4?16мк (N) | 22.7 | 1105 |
4?25мк (РЕ) | 25.8 | 1570 |
4?25мк (N) | 25.8 | 1570 |
4?35мк (РЕ) | 28.2 | 2014 |
4?35мк (N) | 28.2 | 2014 |
4?50мк (РЕ) | 31.9 | 2628 |
4?50мк (N) | 31.9 | 2628 |
4?50мc (РЕ) | 33.5 | 2652 |
4?50мc (N) | 33.5 | 2652 |
4?70мc (РЕ) | 37.3 | 3545 |
4?70мc (N) | 37.3 | 3545 |
4?95мc (РЕ) | 41.0 | 4603 |
4?95мc (N) | 41.0 | 4603 |
4?120мc (РЕ) | 45.2 | 5784 |
4?120мc (N) | 45.2 | 5784 |
4?150мc (РЕ) | 48.6 | 6993 |
4?150мc (N) | 48.6 | 6993 |
4?185мc (РЕ) | 52.6 | 8482 |
4?185мc (N) | 52.6 | 8482 |
4?240мc (РЕ) | 58.8 | 10950 |
4?240мc (N) | 58.8 | 10950 |
4?300мc (РЕ) | 63.3 | 13541 |
4?300мc (N) | 63.3 | 13541 |
4?400мc (РЕ) | 70.7 | 17557 |
4?400мc (N) | 70.7 | 17557 |
5?1.5ок (N,РЕ) | 14.4 | 333 |
5?2.5ок (N,РЕ) | 15.4 | 410 |
5?4ок (N,РЕ) | 16.7 | 499 |
5?6ок (N,РЕ) | 18.0 | 627 |
5?10ок (N,РЕ) | 20.2 | 875 |
5?16мк (N,РЕ) | 25.0 | 1336 |
5?25мк (N,РЕ) | 28.1 | 1880 |
5?35мк (N,РЕ) | 30.8 | 2422 |
5?50мк (N,РЕ) | 35.7 | 3251 |
5?50мc (N,РЕ) | 36.9 | 3254 |
5?70мc (N,РЕ) | 40.8 | 4342 |
5?95мc (N,РЕ) | 45.6 | 5787 |
5?120мc (N,РЕ) | 49.2 | 7110 |
5?150мc (N,РЕ) | 53.0 | 8730 |
5?185мc (N,РЕ) | 58.4 | 10689 |
5?240мc (N,РЕ) | 64.5 | 13312 |
