ВВГнг(А)-FRLSLTx |

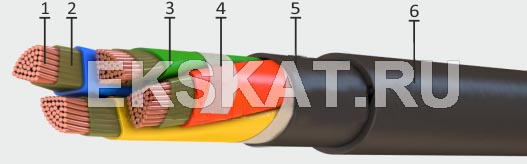

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – термический барьер из слюдосодержащей ленты
3 – изоляция из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
4 – скрепляющая лента
5 – внутренняя оболочка (для количества жил больше 2)
6 –оболочка из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой огнестойкий кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
ВВГнг(А)-FRLSLTx - 0.66 кВ | ||||
2х1.5ок (N) | 13.7 | 293 | 130 | 3546 |
3х1.5ок (N, РЕ) | 14.3 | 323 | 137 | 3768 |
3х1.5ок | 14.3 | 323 | 137 | 3768 |
4х1.5ок (РЕ) | 15.3 | 372 | 152 | 4197 |
4х1.5ок (N) | 15.3 | 372 | 152 | 4197 |
5х1.5ок (N, РЕ) | 16.5 | 426 | 163 | 4519 |
2х2.5ок (N) | 14.5 | 339 | 145 | 3925 |
3х2.5ок (N, РЕ) | 15.1 | 378 | 152 | 4162 |
3х2.5ок | 15.1 | 378 | 152 | 4162 |
4х2.5ок (РЕ) | 16.3 | 440 | 169 | 4640 |
4х2.5ок (N) | 16.3 | 440 | 169 | 4640 |
5х2.5ок (N, РЕ) | 17.6 | 510 | 180 | 4983 |
2х4ок (N) | 15.8 | 420 | 172 | 4660 |
3х4ок (N, РЕ) | 16.6 | 475 | 181 | 4952 |
3х4ок | 16.6 | 475 | 181 | 4952 |
4х4ок (РЕ) | 17.9 | 560 | 202 | 5549 |
4х4ок (N) | 17.9 | 560 | 202 | 5549 |
5х4ок (N, РЕ) | 19.4 | 655 | 215 | 5956 |
2х6ок (N) | 16.8 | 494 | 193 | 5194 |
3х6ок (N, РЕ) | 17.6 | 567 | 202 | 5500 |
3х6ок | 17.6 | 567 | 202 | 5500 |
4х6ок (РЕ) | 19.1 | 674 | 225 | 6163 |
4х6ок (N) | 19.1 | 674 | 225 | 6163 |
5х6ок (N, РЕ) | 20.7 | 793 | 238 | 6592 |
2х10ок (N) | 19.2 | 682 | 252 | 6748 |
3х10ок (N, РЕ) | 20.2 | 796 | 264 | 7173 |
3х10ок | 20.2 | 796 | 264 | 7173 |
4х10ок (РЕ) | 22.0 | 960 | 296 | 8097 |
4х10ок (N) | 22.0 | 960 | 296 | 8097 |
5х10ок (N, РЕ) | 24.2 | 1155 | 313 | 8654 |
2х16мк (N) | 22.5 | 953 | 297 | 7927 |
3х16мк (N, РЕ) | 23.9 | 1136 | 309 | 8368 |
3х16мк | 23.9 | 1136 | 309 | 8368 |
4х16мк (РЕ) | 26.1 | 1383 | 347 | 9434 |
4х16мк (N) | 26.1 | 1383 | 347 | 9434 |
5х16мк (N, РЕ) | 28.6 | 1649 | 371 | 10258 |
2х25мк (N) | 24.9 | 1263 | 436 | 11575 |
3х25мк (N, РЕ) | 26.4 | 1520 | 451 | 12170 |
3х25мк | 26.4 | 1520 | 451 | 12170 |
4х25мк (РЕ) | 28.8 | 1865 | 506 | 13753 |
4х25мк (N) | 28.8 | 1865 | 506 | 13753 |
5х25мк (N, РЕ) | 32.0 | 2283 | 547 | 15012 |
2х35мк (N) | 26.9 | 1551 | 506 | 13364 |
3х35мк (N, РЕ) | 28.5 | 1891 | 519 | 13942 |
3х35мк | 28.5 | 1891 | 519 | 13942 |
4х35мк (РЕ) | 31.7 | 2378 | 602 | 16241 |
4х35мк (N) | 31.7 | 2378 | 602 | 16241 |
5х35мк (N, РЕ) | 35.1 | 2903 | 643 | 17680 |
2х50мк (N) | 29.9 | 1973 | 282 | 7976 |
3х50мк (N, РЕ) | 32.1 | 2466 | 395 | 11185 |
3х50мк | 32.1 | 2466 | 395 | 11185 |
4х50мк (РЕ) | 35.7 | 3097 | 486 | 13689 |
4х50мк (N) | 35.7 | 3097 | 486 | 13689 |
5х50мк (N, РЕ) | 39.2 | 3741 | 582 | 16455 |
4х50мс (РЕ) | 33.7 | 2885 | 486 | 13689 |
4х50мс (N) | 33.7 | 2885 | 486 | 13689 |
5х50мc (N, РЕ) | 37.1 | 3562 | 582 | 16455 |
ВВГнг(А)-FRLSLTx - 1 кВ | ||||
2х1.5ок (N) | 14.5 | 327 | 151 | 4105 |
3х1.5ок (N, РЕ) | 15.2 | 360 | 160 | 4399 |
3х1.5ок | 15.2 | 360 | 160 | 4399 |
4х1.5ок (РЕ) | 16.3 | 416 | 179 | 4933 |
4х1.5ок (N) | 16.3 | 416 | 179 | 4933 |
5х1.5ок (N, РЕ) | 17.6 | 480 | 192 | 5333 |
2х2.5ок (N) | 15.3 | 375 | 166 | 4514 |
3х2.5ок (N, РЕ) | 16.0 | 417 | 176 | 4827 |
3х2.5ок | 16.0 | 417 | 176 | 4827 |
4х2.5ок (РЕ) | 17.2 | 488 | 197 | 5420 |
4х2.5ок (N) | 17.2 | 488 | 197 | 5420 |
5х2.5ок (N, РЕ) | 18.6 | 564 | 210 | 5846 |
2х4ок (N) | 17.0 | 479 | 207 | 5594 |
3х4ок (N, РЕ) | 17.9 | 540 | 220 | 6018 |
3х4ок | 17.9 | 540 | 220 | 6018 |
4х4ок (РЕ) | 19.3 | 637 | 248 | 6810 |
4х4ок (N) | 19.3 | 637 | 248 | 6810 |
5х4ок (N, РЕ) | 21.0 | 744 | 265 | 7357 |
2х6ок (N) | 18.0 | 557 | 229 | 6184 |
3х6ок (N, РЕ) | 18.9 | 636 | 243 | 6633 |
3х6ок | 18.9 | 636 | 243 | 6633 |
4х6ок (РЕ) | 20.5 | 759 | 273 | 7507 |
4х6ок (N) | 20.5 | 759 | 273 | 7507 |
5х6ок (N, РЕ) | 22.3 | 892 | 291 | 8084 |
2х10ок (N) | 19.6 | 705 | 267 | 7161 |
3х10ок (N, РЕ) | 20.7 | 822 | 281 | 7641 |
3х10ок | 20.7 | 822 | 281 | 7641 |
4х10ок (РЕ) | 22.5 | 990 | 316 | 8645 |
4х10ок (N) | 22.5 | 990 | 316 | 8645 |
5х10ок (N, РЕ) | 24.7 | 1191 | 342 | 9491 |
2х16мк (N) | 22.9 | 980 | 314 | 8375 |
3х16мк (N, РЕ) | 24.4 | 1166 | 328 | 8878 |
3х16мк | 24.4 | 1166 | 328 | 8878 |
4х16мк (РЕ) | 26.6 | 1419 | 376 | 10269 |
4х16мк (N) | 26.6 | 1419 | 376 | 10269 |
5х16мк (N, РЕ) | 29.1 | 1691 | 395 | 10928 |
2х25мк (N) | 25.3 | 1293 | 456 | 12114 |
3х25мк (N, РЕ) | 26.8 | 1554 | 474 | 12787 |
3х25мк | 26.8 | 1554 | 474 | 12787 |
4х25мк (РЕ) | 29.3 | 1910 | 532 | 14483 |
4х25мк (N) | 29.3 | 1910 | 532 | 14483 |
5х25мк (N, РЕ) | 32.6 | 2330 | 575 | 15826 |
2х35мк (N) | 27.3 | 1583 | 528 | 13945 |
3х35мк (N, РЕ) | 28.9 | 1927 | 543 | 14608 |
3х35мк | 28.9 | 1927 | 543 | 14608 |
4х35мк (РЕ) | 32.1 | 2421 | 631 | 17041 |
4х35мк (N) | 32.1 | 2421 | 631 | 17041 |
5х35мк (N, РЕ) | 35.7 | 2954 | 675 | 18582 |
2х50мк (N) | 30.3 | 210 | 296 | 8363 |
3х50мк (N, РЕ) | 32.6 | 2507 | 415 | 11756 |
3х50мк | 32.6 | 2507 | 415 | 11756 |
4х50мк (РЕ) | 36.2 | 3153 | 510 | 14378 |
4х50мк (N) | 36.2 | 3153 | 510 | 14378 |
5х50мк (N, РЕ) | 39.7 | 3798 | 610 | 17269 |
2х70мк (N) | 33.7 | 2642 | 332 | 9377 |
2х95мк (N) | 38.7 | 3531 | 396 | 11224 |
2х120мк (N) | 42.1 | 4271 | 433 | 12262 |
2х150мк (N) | 46.9 | 5300 | 527 | 14881 |
2х185мк (N) | 50.9 | 6423 | 630 | 17835 |
2х240мк (N) | 57.5 | 8253 | 737 | 20890 |
4х50мс (N) | 34.3 | 2961 | 510 | 14378 |
4х50мс (РЕ) | 34.3 | 2961 | 510 | 14378 |
5х50мс (N, РЕ) | 37.3 | 3609 | 610 | 17269 |
4х70мс (РЕ) | 37.5 | 3837 | 598 | 16908 |
4х70мс (N) | 37.5 | 3837 | 598 | 16908 |
5х70мс (N, РЕ) | 40.9 | 4724 | 690 | 19549 |
4х95мс (РЕ) | 41.5 | 5031 | 727 | 20595 |
4х95мс (N) | 41.5 | 5031 | 727 | 20595 |
5х95мс (N, РЕ) | 46.1 | 6311 | 903 | 25552 |
4х120мс (РЕ) | 45.3 | 6212 | 822 | 23199 |
4х120мс (N) | 45.3 | 6212 | 822 | 23199 |
5х120мс (N, РЕ) | 49.4 | 7634 | 988 | 27958 |
4х150мс (РЕ) | 48.8 | 7505 | 994 | 28141 |
4х150мс (N) | 48.8 | 7505 | 994 | 28141 |
5х150мс (N, РЕ) | 53.6 | 9466 | 1165 | 33029 |
4х185мс (РЕ) | 53.2 | 9196 | 1154 | 32736 |
4х185мс (N) | 53.2 | 9196 | 1154 | 32736 |
5х185мс (N, РЕ) | 58.6 | 11472 | 1434 | 40640 |
4х240мс (РЕ) | 59.2 | 11751 | 1439 | 40764 |
4х240мс (N) | 59.2 | 11751 | 1439 | 40764 |
5х240мс (N, РЕ) | 64.8 | 14313 | 1697 | 48162 |
