ПвПГЭнг(А)-FRHF |

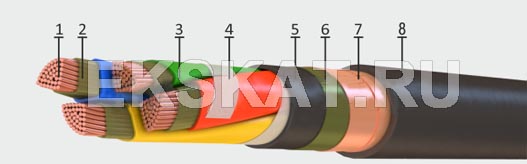

1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – термический барьер поверх медной жилы из слюдосодержащей ленты
3 – изоляция из сшитого полиэтилена
4 – скрепляющая лента
5 – внутренняя оболочка
6 – обмотка лентой из негорючего материала
7 –экран из медной ленты или фольги
8 – наружная оболочка из полимерных композиций, не содержащих галогенов
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц. Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011). Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| 1х1,5 | 11,2 | 186 |
| 2х1,5 | 15,1 | 339 |
| 3х1,5 | 15,7 | 367 |
| 4х1,5 | 16,7 | 412 |
| 5х1,5 | 17,8 | 474 |
| 1х2,5 | 11,6 | 205 |
| 2х2,5 | 15,9 | 388 |
| 3х2,5 | 16,5 | 426 |
| 4х2,5 | 17,6 | 484 |
| 5х2,5 | 18,9 | 561 |
| 1х4,0 | 12,5 | 242 |
| 2х4,0 | 17,6 | 487 |
| 3х4,0 | 18,4 | 541 |
| 4х4,0 | 19,7 | 622 |
| 5х4,0 | 21,2 | 725 |
| 1х6,0 | 13 | 274 |
| 2х6,0 | 18,6 | 567 |
| 3х6,0 | 19,5 | 640 |
| 4х6,0 | 21 | 745 |
| 5х6,0 | 22,6 | 871 |
| 1х10,0 | 13,8 | 331 |
| 2х10,0 | 20,3 | 713 |
| 3х10,0 | 21,2 | 823 |
| 4х10,0 | 22,9 | 972 |
| 5х10,0 | 25,2 | 1181 |
| 1х16,0 | 14,7 | 408 |
| 2х16,0 | 22,1 | 908 |
| 3х16,0 | 23,2 | 1071 |
| 4х16,0 | 25,6 | 1309 |
| 5х16,0 | 27,7 | 1558 |
| 1х25,0 | 16,8 | 549 |
| 2х25,0 | 26,6 | 1323 |
| 3х25,0 | 28,1 | 1570 |
| 4х25,0 | 30,5 | 1891 |
| 5х25,0 | 33,3 | 2277 |
| 1х35,0 | 17,9 | 668 |
| 2х35,0 | 28,9 | 1635 |
| 3х35,0 | 30,5 | 1968 |
| 4х35,0 | 33,3 | 2390 |
| 5х35,0 | 36,8 | 2930 |
| 1х50 | 18,9 | 806 |
| 2х50 | 32,1 | 2087 |
| 3х50 | 34 | 2538 |
| 4х50 | 37,5 | 3143 |
| 5х50 | 41,1 | 3812 |
| 3х4,0+1х4,0 | 19,7 | 622 |
| 3х6,0+1х6,0 | 21 | 745 |
| 3х10,0+1х10,0 | 22,9 | 972 |
| 3х16,0+1х16,0 | 25,6 | 1309 |
| 3х25,0+1х16,0 | 29,6 | 1761 |
| 3х35,0+1х16,0 | 31,4 | 2099 |
| 3х35,0+1х25,0 | 33,3 | 2327 |
| 3х50,0+1х16,0 | 35,3 | 2715 |
| 3х50,0+1х25,0 | 36,3 | 2865 |
