ППГЭнг(А)-FRHF |

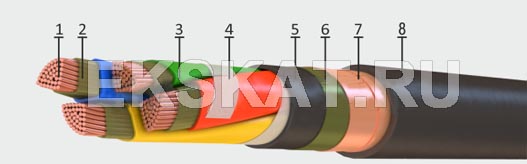

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – термический барьер поверх медной жилы из слюдосодержащей ленты
3 – изоляция из полимерной композиции, не содержащей галогенов
4 – скрепляющая лента
5 – внутренняя оболочка
6 – обмотка лентой из негорючего материала
7 – общий экран из медной ленты или фольги
8 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
ППГЭнг(А)-FRHF- 0.66 кВ | ||
1х1.5ок | 8.7 | 123 |
1х2.5ок | 9.3 | 145 |
1х4ок | 10.0 | 174 |
1х6ок | 10.5 | 201 |
1х10ок | 11.7 | 269 |
1х16мк | 13.5 | 369 |
1х25мк | 14.6 | 482 |
1х35мк | 15.6 | 591 |
1х50мк | 17.1 | 744 |
2х1.5ок (N) | 13.3 | 282 |
2х2.5ок (N) | 14.1 | 327 |
2х4ок (N) | 15.4 | 406 |
2х6ок (N) | 16.4 | 479 |
2х10ок (N) | 18.9 | 662 |
2х16мк (N) | 22.1 | 928 |
2х25мк (N) | 24.6 | 1261 |
2х35мк (N) | 26.6 | 1547 |
2х50мк (N) | 29.6 | 1966 |
3х1.5ок | 13.9 | 310 |
3х1.5ок (N, РЕ) | 13.9 | 310 |
3х2.5ок | 14.7 | 364 |
3х2.5ок (N, РЕ) | 14.7 | 364 |
3х4ок | 16.2 | 459 |
3х4ок (N, РЕ) | 16.2 | 459 |
3х6ок | 17.2 | 550 |
3х6ок (N, РЕ) | 17.2 | 550 |
3х10ок | 19.9 | 775 |
3х10ок (N, РЕ) | 19.9 | 775 |
3х16мк | 23.3 | 1096 |
3х16мк (N, РЕ) | 23.3 | 1096 |
3х25мк | 26.0 | 1519 |
3х25мк (N, РЕ) | 26.0 | 1519 |
3х25мк+1х16мк (РЕ) | 28.5 | 1792 |
3х25мк+1х16мк (N) | 28.5 | 1792 |
3х35мк | 28.2 | 1888 |
3х35мк (N, РЕ) | 28.2 | 1888 |
3х35мк+1х16мк (РЕ) | 29.8 | 2093 |
3х35мк+1х16мк (N) | 29.8 | 2093 |
3х50мк | 31.8 | 2456 |
3х50мк (N, РЕ) | 31.8 | 2456 |
3х50мк+1х25мк (РЕ) | 33.7 | 2762 |
3х50мк+1х25мк (N) | 33.7 | 2762 |
3х50мc (N, РЕ) | 31.9 | 2331 |
3х50мc | 31.9 | 2331 |
4х1.5ок (N) | 14.9 | 357 |
4х1.5ок (РЕ) | 14.9 | 357 |
4х2.5ок (N) | 15.8 | 423 |
4х2.5ок (РЕ) | 15.8 | 423 |
4х4ок (N) | 17.4 | 541 |
4х4ок (РЕ) | 17.4 | 541 |
4х6ок (N) | 18.6 | 654 |
4х6ок (РЕ) | 18.6 | 654 |
4х10ок (N) | 21.6 | 933 |
4х10ок (РЕ) | 21.6 | 933 |
4х16мк (N) | 25.7 | 1374 |
4х16мк (РЕ) | 25.7 | 1374 |
4х25мк (N) | 28.5 | 1856 |
4х25мк (РЕ) | 28.5 | 1856 |
4х35мк (N) | 30.9 | 2327 |
4х35мк (РЕ) | 30.9 | 2327 |
4х50мк (РЕ) | 35.3 | 3076 |
4х50мк (N) | 35.3 | 3076 |
4х50мc (РЕ) | 33.6 | 2891 |
4х50мc (N) | 33.6 | 2891 |
5х1.5ок (N, РЕ) | 16.0 | 407 |
5х2.5ок (N, РЕ) | 17.0 | 490 |
5х4ок (N, РЕ) | 18.8 | 628 |
5х6ок (N, РЕ) | 20.2 | 766 |
5х10ок (N, РЕ) | 23.5 | 1101 |
5х16мк (N, РЕ) | 28.1 | 1632 |
5х25мк (N, РЕ) | 31.6 | 2266 |
5х35мк (N, РЕ) | 34.7 | 2879 |
5х50мк (N, РЕ) | 38.7 | 3708 |
5x50мс (N, РЕ) | 37.1 | 3551 |
ППГЭнг(А)-FRHF - 1 кВ | ||
1х1.5ок | 9.3 | 138 |
1х2.5ок | 9.7 | 156 |
1х4ок | 10.6 | 191 |
1х6ок | 11.1 | 220 |
1х10ок | 11.9 | 275 |
1х16мк | 13.7 | 376 |
1х25мк | 14.8 | 490 |
1х35мк | 15.8 | 600 |
1х50мк | 17.3 | 753 |
1х70мк | 18.8 | 982 |
1х95мк | 21.1 | 1285 |
1х120мк | 22.6 | 1539 |
1х150мк | 25.5 | 1950 |
1х185мк | 27.5 | 2367 |
1х240мк | 30.3 | 2975 |
2х1.5ок (N) | 14.1 | 314 |
2х2.5ок (N) | 14.9 | 361 |
2х4ок (N) | 16.6 | 463 |
2х6ок (N) | 17.6 | 539 |
2х10ок (N) | 19.3 | 684 |
2х16мк (N) | 22.5 | 954 |
2х25мк (N) | 25.0 | 1290 |
2х35мк (N) | 27.0 | 1579 |
2х50мк (N) | 30.0 | 2001 |
2х70мк (N) | 33.4 | 2629 |
2х95мк (N) | 38.4 | 3505 |
2х120мк (N) | 41.4 | 4186 |
2х150мк (N) | 46.6 | 5250 |
2х185мк (N) | 50.6 | 6359 |
2х240мк (N) | 57.0 | 8135 |
3х1.5ок | 14.8 | 346 |
3х1.5ок (N, РЕ) | 14.8 | 346 |
3х2.5ок | 15.6 | 402 |
3х2.5ок (N, РЕ) | 15.6 | 402 |
3х4ок | 17.5 | 522 |
3х4ок (N, РЕ) | 17.5 | 522 |
3х6ок | 18.5 | 616 |
3х6ок (N, РЕ) | 18.5 | 616 |
3х10ок | 20.3 | 799 |
3х10ок (N, РЕ) | 20.3 | 799 |
3х16мк | 24.0 | 1166 |
3х16мк (N, РЕ) | 24.0 | 1166 |
3х25мк | 26.5 | 1551 |
3х25мк (N, РЕ) | 26.5 | 1551 |
3х25мк+1х16мк (РЕ) | 28.9 | 1799 |
3х25мк+1х16мк (N) | 28.9 | 1799 |
3х35мк | 28.6 | 1923 |
3х35мк (N, РЕ) | 28.6 | 1923 |
3х35мк+1х16мк (РЕ) | 30.3 | 2068 |
3х35мк+1х16мк (N) | 30.3 | 2068 |
3х50мк | 32.2 | 2496 |
3х50мк (N, РЕ) | 32.2 | 2496 |
3х50мк+1х25мк (РЕ) | 34.6 | 2757 |
3х50мк+1х25мк (N) | 34.6 | 2757 |
3х50мc (N, РЕ) | 32.3 | 2367 |
3х50мc | 32.3 | 2367 |
3х70мc (N, РЕ) | 35.8 | 3085 |
3х70мc | 35.8 | 3085 |
3х95мc (N, РЕ) | 39.7 | 3992 |
3х95мc | 39.7 | 3992 |
3х120мc (N, РЕ) | 42.6 | 4855 |
3х120мc | 42.6 | 4855 |
3х150мc (N, РЕ) | 46.5 | 5889 |
3х150мc | 46.5 | 5889 |
3х185мc (N, РЕ) | 50.6 | 7116 |
3х185мc | 50.6 | 7116 |
3х240мc (N, РЕ) | 56.6 | 9131 |
3х240мc | 56.6 | 9131 |
4х1.5ок (N) | 15.8 | 398 |
4х1.5ок (РЕ) | 15.8 | 398 |
4х2.5ок (N) | 16.8 | 467 |
4х2.5ок (РЕ) | 16.8 | 467 |
4х4ок (N) | 18.9 | 614 |
4х4ок (РЕ) | 18.9 | 614 |
4х6ок (N) | 20.1 | 731 |
4х6ок (РЕ) | 20.1 | 731 |
4х10ок (N) | 22.0 | 962 |
4х10ок (РЕ) | 22.0 | 962 |
4х16мк (N) | 26.2 | 1408 |
4х16мк (РЕ) | 26.2 | 1408 |
4х25мк (N) | 28.9 | 1894 |
4х25мк (РЕ) | 28.9 | 1894 |
4х35мк (N) | 31.8 | 2407 |
4х35мк (РЕ) | 31.8 | 2407 |
4х50мк (РЕ) | 35.8 | 3122 |
4х50мк (N) | 35.8 | 3122 |
4х50мc (РЕ) | 34.2 | 2961 |
4х50мc (N) | 34.2 | 2961 |
4х70мc (РЕ) | 37.5 | 3835 |
4х70мc (N) | 37.5 | 3835 |
4х95мc (РЕ) | 41.5 | 5019 |
4х95мc (N) | 41.5 | 5019 |
4х120мc (РЕ) | 45.3 | 6191 |
4х120мc (N) | 45.3 | 6191 |
4х150мc (РЕ) | 48.7 | 7475 |
4х150мc (N) | 48.7 | 7475 |
4х185мc (РЕ) | 53.1 | 9154 |
4х185мc (N) | 53.1 | 9154 |
4х240мc (РЕ) | 59.2 | 11685 |
4х240мc (N) | 59.2 | 11685 |
5х1.5ок (N, РЕ) | 17.1 | 458 |
5х2.5ок (N, РЕ) | 18.1 | 541 |
5х4ок (N, РЕ) | 20.5 | 715 |
5х6ок (N, РЕ) | 21.8 | 860 |
5х10ок (N, РЕ) | 24.3 | 1182 |
5х16мк (N, РЕ) | 28.7 | 1679 |
5х25мк (N, РЕ) | 32.1 | 2311 |
5х35мк (N, РЕ) | 35.2 | 2929 |
5х50мк (N, РЕ) | 39.3 | 3763 |
5x50мс (N, РЕ) | 37.3 | 3593 |
5x70мс (N, РЕ) | 40.9 | 4705 |
5x95мс (N, РЕ) | 46.1 | 6278 |
5x120мс (N, РЕ) | 49.3 | 7597 |
5x150мс (N, РЕ) | 53.5 | 9412 |
5x185мс (N, РЕ) | 58.6 | 11402 |
5x240мс (N, РЕ) | 64.8 | 14217 |
