ППГнг(А)-FRHF |

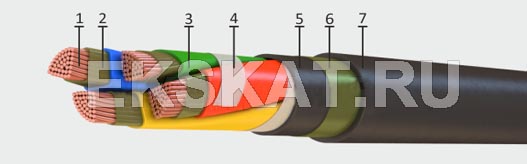

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – термический барьер поверх медной жилы из слюдосодержащей ленты
3 – изоляция из полимерной композиции, не содержащей галогенов
4 – скрепляющая лента
5 – внутренняя оболочка
6 – обмотка лентой из негорючего материала
7 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
| Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
| ППГнг(А)-FRHF- 0.66 кВ | ||
| 1х1.5ок | 8.6 | 110 |
| 1х2.5ок | 9.2 | 131 |
| 1х4ок | 9.9 | 158 |
| 1х6ок | 10.4 | 185 |
| 1х10ок | 11.6 | 250 |
| 1х16мк | 13.4 | 346 |
| 1х25мк | 14.5 | 457 |
| 1х35мк | 15.5 | 564 |
| 1х50мк | 17.0 | 714 |
| 2х1.5ок (N) | 13.2 | 261 |
| 2х2.5ок (N) | 14.0 | 304 |
| 2х4ок (N) | 15.3 | 380 |
| 2х6ок (N) | 16.3 | 451 |
| 2х10ок (N) | 18.7 | 629 |
| 2х16мк (N) | 22.0 | 888 |
| 2х25мк (N) | 24.4 | 1187 |
| 2х35мк (N) | 26.4 | 1466 |
| 2х50мк (N) | 29.4 | 1874 |
| 3х1.5ок | 13.8 | 287 |
| 3х1.5ок (N, РЕ) | 13.8 | 287 |
| 3х2.5ок | 14.6 | 340 |
| 3х2.5ок (N, РЕ) | 14.6 | 340 |
| 3х4ок | 16.1 | 432 |
| 3х4ок (N, РЕ) | 16.1 | 432 |
| 3х6ок | 17.1 | 520 |
| 3х6ок (N, РЕ) | 17.1 | 520 |
| 3х10ок | 19.7 | 740 |
| 3х10ок (N, РЕ) | 19.7 | 740 |
| 3х16мк | 23.2 | 1053 |
| 3х16мк (N, РЕ) | 23.2 | 1053 |
| 3х25мк | 25.8 | 1439 |
| 3х25мк (N, РЕ) | 25.8 | 1439 |
| 3х25мк+1х16мк (РЕ) | 28.3 | 1704 |
| 3х25мк+1х16мк (N) | 28.3 | 1704 |
| 3х35мк | 28.0 | 1801 |
| 3х35мк (N, РЕ) | 28.0 | 1801 |
| 3х35мк+1х16мк (РЕ) | 29.6 | 2001 |
| 3х35мк+1х16мк (N) | 29.6 | 2001 |
| 3х50мк | 31.6 | 2357 |
| 3х50мк (N, РЕ) | 31.6 | 2357 |
| 3х50мк+1х25мк (РЕ) | 33.5 | 2656 |
| 3х50мк+1х25мк (N) | 33.5 | 2656 |
| 3х50мc (N, РЕ) | 31.7 | 2231 |
| 3х50мc | 31.7 | 2231 |
| 4х1.5ок (N) | 14.8 | 332 |
| 4х1.5ок (РЕ) | 14.8 | 332 |
| 4х2.5ок (N) | 15.7 | 397 |
| 4х2.5ок (РЕ) | 15.7 | 397 |
| 4х4ок (N) | 17.3 | 511 |
| 4х4ок (РЕ) | 17.3 | 511 |
| 4х6ок (N) | 18.5 | 621 |
| 4х6ок (РЕ) | 18.5 | 621 |
| 4х10ок (N) | 21.4 | 894 |
| 4х10ок (РЕ) | 21.4 | 894 |
| 4х16мк (N) | 25.5 | 1295 |
| 4х16мк (РЕ) | 25.5 | 1295 |
| 4х25мк (N) | 28.3 | 1768 |
| 4х25мк (РЕ) | 28.3 | 1768 |
| 4х35мк (N) | 30.7 | 2231 |
| 4х35мк (РЕ) | 30.7 | 2231 |
| 4х50мк (РЕ) | 35.1 | 2965 |
| 4х50мк (N) | 35.1 | 2965 |
| 4х50мc (РЕ) | 33.4 | 2785 |
| 4х50мc (N) | 33.4 | 2785 |
| 5х1.5ок (N, РЕ) | 15.9 | 381 |
| 5х2.5ок (N, РЕ) | 16.9 | 461 |
| 5х4ок (N, РЕ) | 18.7 | 596 |
| 5х6ок (N, РЕ) | 20.1 | 731 |
| 5х10ок (N, РЕ) | 23.3 | 1059 |
| 5х16мк (N, РЕ) | 27.9 | 1546 |
| 5х25мк (N, РЕ) | 31.4 | 2167 |
| 5х35мк (N, РЕ) | 34.5 | 2771 |
| 5х50мк (N, РЕ) | 38.5 | 3586 |
| 5x50мс (N, РЕ) | 36.9 | 3434 |
| ППГнг(А- FRHF- 1 кВ | ||
| 1х1.5ок | 9.2 | 124 |
| 1х2.5ок | 9.6 | 141 |
| 1х4ок | 10.5 | 175 |
| 1х6ок | 11.0 | 202 |
| 1х10ок | 11.8 | 256 |
| 1х16мк | 13.6 | 353 |
| 1х25мк | 14.7 | 465 |
| 1х35мк | 15.7 | 572 |
| 1х50мк | 17.2 | 723 |
| 1х70мк | 18.7 | 948 |
| 1х95мк | 21.0 | 1246 |
| 1х120мк | 22.5 | 1497 |
| 1х150мк | 25.3 | 1873 |
| 1х185мк | 27.3 | 2282 |
| 1х240мк | 30.1 | 2881 |
| 2х1.5ок (N) | 14.0 | 291 |
| 2х2.5ок (N) | 14.8 | 336 |
| 2х4ок (N) | 16.5 | 434 |
| 2х6ок (N) | 17.5 | 508 |
| 2х10ок (N) | 19.1 | 651 |
| 2х16мк (N) | 22.4 | 913 |
| 2х25мк (N) | 24.8 | 1215 |
| 2х35мк (N) | 26.8 | 1496 |
| 2х50мк (N) | 29.8 | 1908 |
| 2х70мк (N) | 33.2 | 2524 |
| 2х95мк (N) | 38.2 | 3384 |
| 2х120мк (N) | 41.2 | 4054 |
| 2х150мк (N) | 46.4 | 5101 |
| 2х185мк (N) | 50.4 | 6197 |
| 2х240мк (N) | 56.8 | 7951 |
| 3х1.5ок | 14.6 | 321 |
| 3х1.5ок (N, РЕ) | 14.6 | 321 |
| 3х2.5ок | 15.5 | 376 |
| 3х2.5ок (N, РЕ) | 15.5 | 376 |
| 3х4ок | 17.3 | 492 |
| 3х4ок (N, РЕ) | 17.3 | 492 |
| 3х6ок | 18.4 | 584 |
| 3х6ок (N, РЕ) | 18.4 | 584 |
| 3х10ок | 20.2 | 763 |
| 3х10ок (N, РЕ) | 20.2 | 763 |
| 3х16мк | 23.8 | 1094 |
| 3х16мк (N, РЕ) | 23.8 | 1094 |
| 3х25мк | 26.3 | 1470 |
| 3х25мк (N, РЕ) | 26.3 | 1470 |
| 3х25мк+1х16мк (РЕ) | 28.7 | 1741 |
| 3х25мк+1х16мк (N) | 28.7 | 1741 |
| 3х35мк | 28.4 | 1835 |
| 3х35мк (N, РЕ) | 28.4 | 1835 |
| 3х35мк+1х16мк (РЕ) | 30.1 | 2037 |
| 3х35мк+1х16мк (N) | 30.1 | 2037 |
| 3х50мк | 32.0 | 2395 |
| 3х50мк (N, РЕ) | 32.0 | 2395 |
| 3х50мк+1х25мк (РЕ) | 34.4 | 2733 |
| 3х50мк+1х25мк (N) | 34.4 | 2733 |
| 3х50мc (N, РЕ) | 32.1 | 2266 |
| 3х50мc | 32.1 | 2266 |
| 3х70мc (N, РЕ) | 35.6 | 2973 |
| 3х70мc | 35.6 | 2973 |
| 3х95мc (N, РЕ) | 39.5 | 3866 |
| 3х95мc | 39.5 | 3866 |
| 3х120мc (N, РЕ) | 42.4 | 4719 |
| 3х120мc | 42.4 | 4719 |
| 3х150мc (N, РЕ) | 46.3 | 5741 |
| 3х150мc | 46.3 | 5741 |
| 3х185мc (N, РЕ) | 50.4 | 6953 |
| 3х185мc | 50.4 | 6953 |
| 3х240мc (N, РЕ) | 56.4 | 8948 |
| 3х240мc | 56.4 | 8948 |
| 4х1.5ок (N) | 15.7 | 371 |
| 4х1.5ок (РЕ) | 15.7 | 371 |
| 4х2.5ок (N) | 16.7 | 438 |
| 4х2.5ок (РЕ) | 16.7 | 438 |
| 4х4ок (N) | 18.8 | 581 |
| 4х4ок (РЕ) | 18.8 | 581 |
| 4х6ок (N) | 19.9 | 695 |
| 4х6ок (РЕ) | 19.9 | 695 |
| 4х10ок (N) | 21.9 | 923 |
| 4х10ок (РЕ) | 21.9 | 923 |
| 4х16мк (N) | 26.0 | 1328 |
| 4х16мк (РЕ) | 26.0 | 1328 |
| 4х25мк (N) | 28.7 | 1804 |
| 4х25мк (РЕ) | 28.7 | 1804 |
| 4х35мк (N) | 31.6 | 2308 |
| 4х35мк (РЕ) | 31.6 | 2308 |
| 4х50мк (РЕ) | 35.6 | 3010 |
| 4х50мк (N) | 35.6 | 3010 |
| 4х50мc (РЕ) | 33.6 | 2819 |
| 4х50мc (N) | 33.6 | 2819 |
| 4х70мc (РЕ) | 37.3 | 3717 |
| 4х70мc (N) | 37.3 | 3717 |
| 4х95мc (РЕ) | 41.3 | 4887 |
| 4х95мc (N) | 41.3 | 4887 |
| 4х120мc (РЕ) | 45.1 | 6047 |
| 4х120мc (N) | 45.1 | 6047 |
| 4х150мc (РЕ) | 48.5 | 7319 |
| 4х150мc (N) | 48.5 | 7319 |
| 4х185мc (РЕ) | 52.9 | 8982 |
| 4х185мc (N) | 52.9 | 8982 |
| 4х240мc (РЕ) | 59.0 | 11494 |
| 4х240мc (N) | 59.0 | 11494 |
| 5х1.5ок (N, РЕ) | 16.9 | 429 |
| 5х2.5ок (N, РЕ) | 18.0 | 509 |
| 5х4ок (N, РЕ) | 20.3 | 678 |
| 5х6ок (N, РЕ) | 21.7 | 821 |
| 5х10ок (N, РЕ) | 24.1 | 1109 |
| 5х16мк (N, РЕ) | 28.5 | 1590 |
| 5х25мк (N, РЕ) | 31.9 | 2211 |
| 5х35мк (N, РЕ) | 35.0 | 2819 |
| 5х50мк (N, РЕ) | 39.1 | 3639 |
| 5x50мс (N, РЕ) | 37.1 | 3476 |
| 5x70мс (N, РЕ) | 40.7 | 4575 |
| 5x95мс (N, РЕ) | 45.9 | 6131 |
| 5x120мс (N, РЕ) | 49.1 | 7439 |
| 5x150мс (N, РЕ) | 53.3 | 9239 |
| 5x185мс (N, РЕ) | 58.4 | 11213 |
| 5x240мс (N, РЕ) | 64.6 | 14006 |
