ВВГЭнг(А)-FRLSLTx |

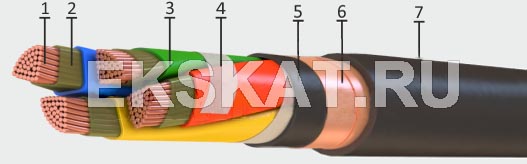

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок
2 – термический барьер из слюдосодержащей ленты по каждой жиле
3 – изоляция из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
4 – скрепляющая лента
5 – внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
6 – общий экран из медной ленты или фольги
7 – наружняя оболочка из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения
Область применения
Силовой огнестойкий кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.
Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | Объем горючей массы, л/км | Теплота сгорания, МДж/км |
ВВГЭнг(А)-FRLSLTx - 0.66 кВ | ||||
1х1.5ок | 9.2 | 78 | 48 | 1311 |
2х1.5ок (N) | 13.9 | 197 | 133 | 3615 |
3х1.5ок (N, РЕ) | 14.5 | 221 | 140 | 3838 |
3х1.5ок | 14.5 | 221 | 140 | 3838 |
4х1.5ок (РЕ) | 15.5 | 263 | 155 | 4266 |
4х1.5ок (N) | 15.5 | 263 | 155 | 4266 |
5х1.5ок (N, РЕ) | 16.7 | 308 | 165 | 4588 |
1х2.5ок | 9.6 | 92 | 52 | 1422 |
2х2.5ок (N) | 14.6 | 236 | 147 | 3994 |
3х2.5ок (N, РЕ) | 15.3 | 270 | 154 | 4231 |
3х2.5ок | 15.3 | 270 | 154 | 4231 |
4х2.5ок (РЕ) | 16.5 | 323 | 171 | 4709 |
4х2.5ок (N) | 16.5 | 323 | 171 | 4709 |
5х2.5ок (N, РЕ) | 17.7 | 384 | 182 | 5052 |
1х4ок | 10.3 | 117 | 60 | 1645 |
2х4ок (N) | 16.0 | 307 | 175 | 4729 |
3х4ок (N, РЕ) | 16.8 | 356 | 184 | 5021 |
3х4ок | 16.8 | 356 | 184 | 5021 |
4х4ок (РЕ) | 18.1 | 431 | 205 | 5618 |
4х4ок (N) | 18.1 | 431 | 205 | 5618 |
5х4ок (N, РЕ) | 19.6 | 514 | 217 | 6026 |
1х6ок | 10.8 | 141 | 65 | 1791 |
2х6ок (N) | 17.0 | 373 | 195 | 5263 |
3х6ок (N, РЕ) | 17.8 | 440 | 204 | 5569 |
3х6ок | 17.8 | 440 | 204 | 5569 |
4х6ок (РЕ) | 19.3 | 536 | 228 | 6233 |
4х6ок (N) | 19.3 | 536 | 228 | 6233 |
5х6ок (N, РЕ) | 20.9 | 642 | 241 | 6661 |
1х10ок | 12.0 | 201 | 84 | 2333 |
2х10ок (N) | 19.4 | 542 | 254 | 6817 |
3х10ок (N, РЕ) | 20.4 | 648 | 266 | 7242 |
3х10ок | 20.4 | 648 | 266 | 7242 |
4х10ок (РЕ) | 22.2 | 798 | 299 | 8166 |
4х10ок (N) | 22.2 | 798 | 299 | 8166 |
5х10ок (N, РЕ) | 24.5 | 997 | 315 | 8723 |
1х16мк | 13.6 | 284 | 95 | 2634 |
2х16мк (N) | 22.6 | 787 | 300 | 7997 |
3х16мк (N, РЕ) | 24.2 | 979 | 312 | 8437 |
3х16мк | 24.2 | 979 | 312 | 8437 |
4х16мк (РЕ) | 26.4 | 1213 | 357 | 9734 |
4х16мк (N) | 26.4 | 1213 | 357 | 9734 |
5х16мк (N, РЕ) | 28.9 | 1462 | 374 | 10331 |
1х25мк | 14.7 | 390 | 126 | 3508 |
2х25мк (N) | 25.2 | 1100 | 439 | 11648 |
3х25мк (N, РЕ) | 26.7 | 1348 | 454 | 12243 |
3х25мк | 26.7 | 1348 | 454 | 12243 |
4х25мк (РЕ) | 29.1 | 1676 | 509 | 13826 |
4х25мк (N) | 29.1 | 1676 | 509 | 13826 |
5х25мк (N, РЕ) | 32.3 | 2073 | 549 | 15085 |
1х35мк | 15.7 | 493 | 140 | 3894 |
2х35мк (N) | 27.2 | 1375 | 509 | 13437 |
3х35мк (N, РЕ) | 28.8 | 1704 | 522 | 14015 |
3х35мк | 28.8 | 1704 | 522 | 14015 |
4х35мк (РЕ) | 32.0 | 2170 | 605 | 16315 |
4х35мк (N) | 32.0 | 2170 | 605 | 16315 |
5х35мк (N, РЕ) | 35.4 | 2635 | 646 | 17761 |
1х50мк | 17.2 | 636 | 169 | 4717 |
2х50мк (N) | 30.2 | 1777 | 285 | 8045 |
3х50мк (N, РЕ) | 32.4 | 2255 | 398 | 11258 |
3х50мк | 32.4 | 2255 | 398 | 11258 |
4х50мк (РЕ) | 36.0 | 2824 | 488 | 13762 |
4х50мк (N) | 36.0 | 2824 | 488 | 13762 |
5х50мк (N, РЕ) | 39.5 | 3440 | 585 | 16536 |
4x50мс (РЕ) | 34.4 | 2657 | 488 | 13762 |
4x50мс (N) | 34.4 | 2657 | 488 | 13762 |
5x50мс (N, РЕ) | 37.4 | 3279 | 585 | 16536 |
ВВГЭнг(А)-FRLSLTx - 1 кВ | ||||
1х1.5ок | 9.6 | 86 | 54 | 1478 |
2х1.5ок (N) | 14.7 | 224 | 151 | 4105 |
3х1.5ок (N, РЕ) | 15.3 | 252 | 160 | 4399 |
3х1.5ок | 15.3 | 252 | 160 | 4399 |
4х1.5ок (РЕ) | 16.5 | 299 | 179 | 4933 |
4х1.5ок (N) | 16.5 | 299 | 179 | 4933 |
5х1.5ок (N, РЕ) | 17.8 | 353 | 192 | 5333 |
1х2.5ок | 10.0 | 101 | 58 | 1598 |
2х2.5ок (N) | 15.4 | 266 | 166 | 4514 |
3х2.5ок (N, РЕ) | 16.2 | 303 | 176 | 4827 |
3х2.5ок | 16.2 | 303 | 176 | 4827 |
4х2.5ок (РЕ) | 17.4 | 364 | 197 | 5420 |
4х2.5ок (N) | 17.4 | 364 | 197 | 5420 |
5х2.5ок (N, РЕ) | 18.8 | 429 | 210 | 5846 |
1х4ок | 10.9 | 131 | 70 | 1932 |
2х4ок (N) | 17.2 | 357 | 207 | 5594 |
3х4ок (N, РЕ) | 18.0 | 411 | 220 | 6018 |
3х4ок | 18.0 | 411 | 220 | 6018 |
4х4ок (РЕ) | 19.6 | 496 | 248 | 6810 |
4х4ок (N) | 19.6 | 496 | 248 | 6810 |
5х4ок (N, РЕ) | 21.2 | 591 | 265 | 7357 |
1х6ок | 11.4 | 157 | 79 | 2182 |
2х6ок (N) | 18.2 | 427 | 229 | 6184 |
3х6ок (N, РЕ) | 19.1 | 499 | 243 | 6633 |
3х6ок | 19.1 | 499 | 243 | 6633 |
4х6ок (РЕ) | 20.7 | 609 | 273 | 7507 |
4х6ок (N) | 20.7 | 609 | 273 | 7507 |
5х6ок (N, РЕ) | 22.5 | 729 | 291 | 8084 |
1х10ок | 12.2 | 207 | 88 | 2447 |
2х10ок (N) | 19.8 | 562 | 267 | 7161 |
3х10ок (N, РЕ) | 20.9 | 671 | 281 | 7614 |
3х10ок | 20.9 | 671 | 281 | 7641 |
4х10ок (РЕ) | 22.7 | 825 | 316 | 8645 |
4х10ок (N) | 22.7 | 825 | 316 | 8645 |
5х10ок (N, РЕ) | 25.0 | 1029 | 342 | 9491 |
1х16мк | 13.8 | 291 | 99 | 2757 |
2х16мк (N) | 23.0 | 812 | 314 | 8375 |
3х16мк (N, РЕ) | 24.7 | 1008 | 328 | 8878 |
3х16мк | 24.7 | 1008 | 328 | 8878 |
4х16мк (РЕ) | 26.9 | 1245 | 376 | 10269 |
4х16мк (N) | 26.9 | 1245 | 376 | 10269 |
5х16мк (N, РЕ) | 29.4 | 1500 | 395 | 10298 |
1х25мк | 14.9 | 397 | 131 | 3654 |
2х25мк (N) | 25.6 | 1128 | 456 | 12114 |
3х25мк (N, РЕ) | 27.1 | 1379 | 474 | 12787 |
3х25мк | 27.1 | 1379 | 474 | 12787 |
4х25мк (РЕ) | 29.6 | 1717 | 532 | 14483 |
4х25мк (N) | 29.6 | 1717 | 532 | 14483 |
5х25мк (N, РЕ) | 32.9 | 2116 | 575 | 15826 |
1х35мк | 15.9 | 500 | 145 | 4052 |
2х35мк (N) | 27.6 | 1404 | 528 | 13945 |
3х35мк (N, РЕ) | 29.2 | 1738 | 543 | 14608 |
3х35мк | 29.2 | 1738 | 543 | 14608 |
4х35мк (РЕ) | 32.4 | 2210 | 631 | 17041 |
4х35мк (N) | 32.4 | 2210 | 631 | 17041 |
5х35мк (N, РЕ) | 36.0 | 2682 | 675 | 18582 |
1х50мк | 17.4 | 645 | 175 | 4894 |
2х50мк (N) | 30.6 | 1811 | 296 | 8363 |
3х50мк (N, РЕ) | 32.9 | 2293 | 415 | 11756 |
3х50мк | 32.9 | 2293 | 415 | 11756 |
4х50мк (РЕ) | 36.5 | 2877 | 510 | 14378 |
4х50мк (N) | 36.5 | 2877 | 510 | 14378 |
5х50мк (N, РЕ) | 40.0 | 3494 | 610 | 17269 |
1х70мк | 19.3 | 863 | 185 | 5169 |
2х70мк (N) | 34.4 | 2420 | 332 | 9377 |
1х95мк | 21.6 | 1152 | 233 | 6535 |
2х95мк (N) | 39.0 | 3235 | 396 | 11224 |
1х120мк | 23.1 | 1396 | 255 | 7162 |
2х120мк (N) | 42.4 | 3948 | 433 | 12262 |
1х150мк | 25.9 | 1758 | 296 | 8336 |
2х150мк (N) | 47.2 | 4890 | 527 | 14881 |
1х185мк | 27.9 | 2161 | 356 | 10041 |
2х185мк (N) | 51.2 | 5976 | 630 | 17835 |
1х240мк | 30.8 | 2752 | 413 | 11686 |
2х240мк (N) | 27.8 | 7685 | 737 | 20890 |
1х300мк | 34.3 | 3395 | 492 | 13850 |
3x50мс (N, РЕ) | 33.0 | 2147 | 415 | 11756 |
3x50мс | 33.0 | 2147 | 415 | 11756 |
4x50мс (РЕ) | 34.6 | 2693 | 510 | 14378 |
4x50мс (N) | 34.6 | 2693 | 510 | 14378 |
5x50мс (N, РЕ) | 37.6 | 3324 | 610 | 17269 |
3х70мс (N, РЕ) | 36.4 | 2801 | 483 | 13610 |
3х70мс | 36.4 | 2801 | 483 | 13610 |
4х70мс (РЕ) | 37.8 | 3553 | 598 | 16908 |
4х70мс (N) | 37.8 | 3553 | 598 | 16908 |
5х70мс (N, РЕ) | 41.2 | 4410 | 690 | 19549 |
3х95мс (N, РЕ) | 40.3 | 3691 | 600 | 16957 |
3х95мс | 40.3 | 3691 | 600 | 16957 |
4х95мс (РЕ) | 41.8 | 4712 | 727 | 20595 |
4х95мс (N) | 41.8 | 4712 | 727 | 20595 |
5х95мс (N, РЕ) | 46.4 | 5907 | 903 | 25552 |
3х120мс (N, РЕ) | 43.3 | 4535 | 651 | 18420 |
3х120мс | 43.3 | 4535 | 651 | 18420 |
4х120мс (РЕ) | 45.6 | 5815 | 822 | 23199 |
4х120мс (N) | 45.6 | 5815 | 822 | 23199 |
5х120мс (N, РЕ) | 49.7 | 7201 | 988 | 27958 |
3х150мс (N, РЕ) | 47.1 | 5504 | 761 | 21574 |
3х150мс | 47.1 | 5504 | 761 | 21574 |
4х150мс (РЕ) | 49.1 | 7078 | 994 | 28141 |
4х150мс (N) | 49.1 | 7078 | 994 | 28141 |
5х150мс (N, РЕ) | 53.9 | 8996 | 1165 | 33029 |
3х185мс (N, РЕ) | 51.2 | 6696 | 943 | 26679 |
3х185мс | 51.2 | 6696 | 943 | 26679 |
4х185мс (РЕ) | 53.5 | 8729 | 1154 | 32736 |
4х185мс (N) | 53.5 | 8729 | 1154 | 32736 |
5х185мс (N, РЕ) | 58.9 | 10893 | 1434 | 40640 |
3х240мс (N, РЕ) | 57.2 | 8613 | 1106 | 31367 |
3х240мс | 57.2 | 8613 | 1106 | 31367 |
4х240мс (РЕ) | 59.5 | 11166 | 1439 | 40764 |
4х240мс (N) | 59.5 | 11166 | 1439 | 40764 |
5х240мс (N, РЕ) | 66.1 | 13672 | 1697 | 48162 |
